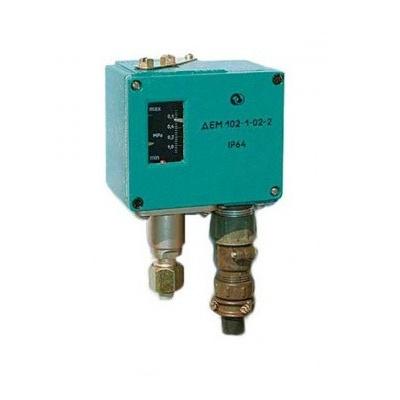

Датчик-реле давления ДЕМ 102 (и его модификации) — это электромеханический прибор, предназначенный для контроля и двухпозиционного регулирования давления жидких и газообразных сред в различных системах автоматики, управления и регулирования. Он замыкает или размыкает контакты электрической цепи при достижении заданного значения давления (уставки).
Принцип действия: Мембранный. Изменение давления рабочей среды воздействует на упругую мембрану, которая, деформируясь, перемещает связанный с ней механизм, переключающий контакты реле.
Назначение:
Системы теплоснабжения, водоснабжения, вентиляции и кондиционирования.
Холодильные установки.
Насосные станции.
Компрессорные установки.
Системы автоматического управления технологическими процессами в различных отраслях промышленности.
Защита оборудования от аварийных режимов, связанных с превышением или падением давления.
Рабочие среды:
Вода, воздух, хладоны (фреоны), масла, и другие жидкости и газы, неагрессивные к материалам датчика (обычно это латунь, нержавеющая сталь, а мембрана - маслобензостойкая резина или фторкаучук). Нужно проверять совместимость материалов с конкретной средой.
Основные характеристики:
Диапазон измеряемого давления: Различные модификации ДЕМ 102 охватывают широкий диапазон давлений, от разрежения (вакуума) до высоких давлений (десятки МПа). Конкретный диапазон указывается в обозначении модели (например, ДЕМ 102-1-01: от -0,04 до +0,25 МПа; ДЕМ 102-1-02: от 0,1 до 1 МПа).
Уставка (давление срабатывания): Значение давления, при котором происходит переключение контактов. Может быть фиксированной или регулируемой в пределах диапазона измерений.
Зона возврата (дифференциал): Разница между давлением срабатывания и давлением возврата (при котором контакты возвращаются в исходное положение). Может быть фиксированной или регулируемой. Регулируемый дифференциал позволяет настроить гистерезис для предотвращения частых переключений реле при колебаниях давления около уставки.
Основная погрешность: Обычно выражается в процентах от верхнего предела измерения.
Класс точности: Характеризует допустимую погрешность прибора.
Максимальное допустимое давление: Предельное давление, которое прибор может выдержать без повреждений.
Коммутируемый ток и напряжение: Параметры электрической цепи, которой может управлять реле (например, 220В, 5А переменного тока).
Степень защиты корпуса: Обычно IP44 или IP54 (защита от пыли и брызг).
Присоединение: Штуцерное (с резьбой, например, М20х1,5). Различные варианты исполнения (расположение штуцера, тип резьбы).
Климатическое исполнение: Определяет допустимый диапазон температур окружающей среды и влажность.
Виброустойчивость и ударопрочность:
Модификации: ДЕМ 102 имеет множество модификаций, отличающихся:
Диапазоном измеряемых давлений.
Наличием регулируемой или фиксированной зоны возврата.
Расположением штуцера (осевое, радиальное).
Климатическим исполнением.
Наличием дополнительных функций (например, индикации срабатывания). Примеры: ДЕМ 102-1-01, ДЕМ 102-1-02, ДЕМ 102-1-06, ДЕМ 102-2-01А, ДЕМ 102-2-02А, ДЕМ102-1-05-2 и т.д. Цифры и буквы в маркировке обозначают конкретные параметры.
Преимущества:
Простота конструкции и надежность.
Относительно невысокая стоимость.
Широкий диапазон измеряемых давлений.
Разнообразие модификаций.
Недостатки:
Относительно невысокая точность (по сравнению с электронными датчиками давления).
Чувствительность к вибрациям и ударам (в некоторых случаях).
Наличие механических подвижных частей, подверженных износу.
