Выключатель ВУ-250М

Выключатель ВУ-250М – это концевой (путевой) выключатель, используемый для контроля положения различных механизмов и агрегатов. Он предназначен для коммутации электрических цепей управления под воздействием механического перемещения контролируемого объекта. Имеет поворотный рычаг и предназначен для работы с вращающимися частями механизмов, например, в крановом оборудовании.

Расшифровка обозначения ВУ-250М:

• ВУ: Выключатель Универсальный.
• 250: Условное обозначение серии или габарита (размера).
• М: Модернизированный (или другое уточнение, зависящее от производителя).

Основные технические характеристики (могут незначительно отличаться в зависимости от производителя, поэтому всегда необходимо обращаться к технической документации конкретного изделия):

• Номинальное напряжение: до 380 В переменного тока (50/60 Гц) и до 220 В постоянного тока.
• Номинальный ток: Обычно до 10 А.
• Коммутационная износостойкость: Зависит от режима работы и нагрузки, но обычно составляет не менее 1 миллиона циклов.
• Механическая износостойкость: Значительно выше коммутационной, может достигать нескольких миллионов циклов.
• Количество контактов: Обычно два переключающих контакта (2НО+2НЗ, где НО – нормально открытый, НЗ – нормально закрытый).
• Степень защиты: IP44, IP54 или IP65.
• Привод: Поворотный рычаг, предназначенный для соединения с вращающимися частями механизма (например, валом).
• Материал корпуса: Металл (чаще всего чугун или алюминиевый сплав).
• Климатическое исполнение: У2 (эксплуатация под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе).
• Диапазон рабочих температур: Зависит от климатического исполнения, но обычно от -45°C до +40°C для исполнения У2.
• Внутренний диаметр сальника: Часто используется сальник PG13,5 для ввода кабеля.
• Масса: Около 2 кг (согласно некоторым источникам).

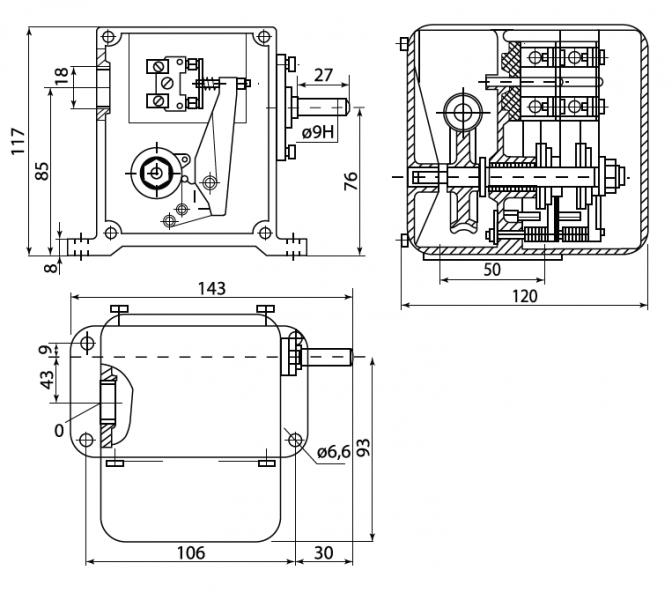

Конструкция:

Выключатель ВУ-250М состоит из:

• Корпус: Прочный металлический корпус для защиты внутренних элементов.
• Контактная группа: Обеспечивает коммутацию электрических цепей.
• Поворотный рычаг (вал): Передает вращательное движение от контролируемого механизма на контактную группу.
• Кулачок или эксцентрик (внутри корпуса): Преобразует вращательное движение вала в линейное перемещение контактов.
• Возвратная пружина: Возвращает контакты в исходное положение.

Принцип работы:

Вращение вала, соединенного с контролируемым механизмом, через кулачок или эксцентрик приводит к переключению контактов. При изменении направления вращения или достижении определенного угла поворота контакты возвращаются в исходное положение.

Области применения:

• Крановое оборудование (башенные, мостовые, козловые краны): для ограничения подъема груза, поворота стрелы, движения самой платформы.
• Другие механизмы с вращающимися частями, где необходимо контролировать угол поворота или крайние положения.

Преимущества:

• Надежная конструкция, рассчитанная на работу в тяжелых условиях.
• Простота установки и эксплуатации.
• Эффективное ограничение перемещения вращающихся частей.

Меры безопасности:

• Монтаж и обслуживание должны выполняться квалифицированным персоналом с соблюдением правил техники безопасности при работе с электроустановками.
• Перед началом работ необходимо убедиться в отсутствии напряжения.
• Необходимо обеспечить надежное механическое соединение вала выключателя с контролируемым механизмом.

Выбор выключателя ВУ-250М:

При выборе необходимо учитывать:

• Необходимое количество и тип контактов (НО/НЗ).
• Номинальное напряжение и ток.
• Степень защиты (IP).
• Климатическое исполнение.
• Условия эксплуатации (температура, влажность, вибрации).
• Диаметр вала и способ соединения с механизмом.
