Реле утечки РУ-380.1М

Реле утечки РУ-380.1М предназначено для защиты людей от поражения электрическим током в трехфазной сети переменного тока напряжением 380В и предотвращения опасных последствий утечек тока на землю.

Реле утечки РУ-380 эксплуатируется в шахтах, опасных по газу или пыли, в условиях умеренного климата при температуре окружающего воздуха от - 40 до +35 °С и относительной влажности до 100% при температуре 35 °С.

РУ-380 (УАКИ) рекомендуется устанавливать в непосредственной близости от общих коммутационных аппаратов (фидерных автоматов), чтобы воздействовать на них при опасном снижении сопротивления изоляции.

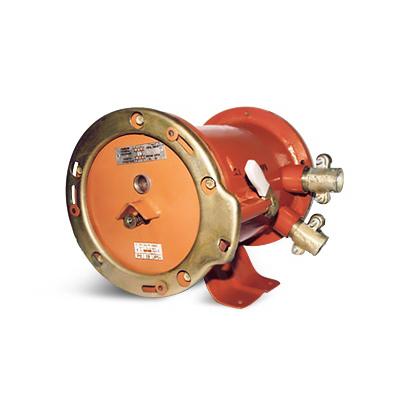

Реле утечки серии РУ заключено в водонепроницаемый корпус, разделенный перегородкой на аппаратное отделение и отделение вводов. На перегородке закреплены 6 проходных зажимов. Корпус реле имеет два кабельных ввода: первый– для подключения к сети (к коммутационному аппарату), второй – для дополнительного заземления. На корпусе РУ-380.1М смонтировано блокировочное устройство, состоящее из кольца и винта, фиксирующего положение ручки выключателя. Данное блокировочное устройство не позволяет снять переднюю крышку и закрывает доступ к выемной части при включенном реле. На крышке реле РУ-380 предусмотрены кнопки проверки исправности реле и смотровое окно для наблюдения за цветными световыми индикаторами.

Технические характеристики

Номинальное напряжение защищаемой сети (50 Гц), В	380
Длительный ток утечки,А, не более	0,025
Сопротивление срабатывания реле утечки при симметричной трехфазной утечке, кОм, на фазу, не менее	10
Сопротивление срабатывания реле утечки при однофазной утечке в диапазоне емкостей от 0 до 1,0 мкФ на фазу и номинальном напряжении сети, кОм, не более	15
Собственное время срабатывания реле утечки при возникновении однофазной утечки сопротивлением 1000 Ом, с, не более	0,1
Уровень взрывозащиты	РВ
Вид взрывозащиты	3В
Потребляемая мощность,В А	30
Средняя наработка на отказ, ч., не менее	10 000
Средний срок службы,лет	5
Габариты, мм, не более	390х375х315
Масса, кг, не более	40
