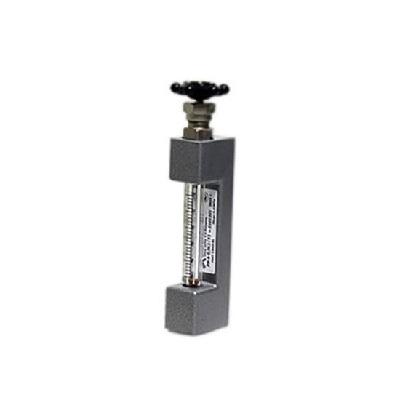

Ротаметр типа РМ-А-0,1 ГУЗ

Ротаметр типа РМ-А-0,1 ГУЗ — это высокоточный прибор панельного типа, предназначенный для измерения объемного расхода плавно меняющихся потоков газов. Данная модель относится к категории микрорасходомеров и широко применяется в медицине, лабораторных исследованиях и системах автоматизации.

Назначение и область применения

Серия РМ-А (в пластмассовом корпусе) специально разработана для интеграции в аппаратуру, где важны малый вес и компактность. Литера «А» указывает на наличие регулировочного игольчатого вентиля, который позволяет не только измерять, но и плавно настраивать расход.

Основные сферы использования:

• Медицинская техника (аппараты ИВЛ, ингаляторы).

• Лабораторные газовые установки.

• Системы мониторинга загрязнения воздуха.

• Газоанализаторы.

---

Технические характеристики

Модель 0,1 ГУЗ ориентирована на малые расходы газа.

---

Устройство и принцип работы

Принцип действия основан на уравновешивании силы тяжести поплавка подъемной силой направленного снизу вверх потока газа. При изменении расхода поплавок перемещается по вертикальной конической трубке, увеличивая или уменьшая кольцевой зазор.

Конструктивные особенности РМ-А-0,1 ГУЗ:

1. Стеклянная трубка: Имеет нанесенную шкалу в единицах расхода или условных единицах.

2. Поплавок: Изготавливается из материалов с низкой плотностью для обеспечения чувствительности на малых потоках.

3. Регулировочный вентиль: Встроен в нижнюю или верхнюю часть корпуса для точной подачи среды.

4. Визуализация: Прозрачный корпус обеспечивает отличную видимость шкалы под разными углами.

---

Преимущества модели

• Энергонезависимость: Прибор работает без источников питания.

• Простота монтажа: Легко устанавливается на приборную панель с помощью гаек или клипс.

• Визуальный контроль: Прямое считывание показаний без необходимости калибровки электроники.

• Надежность: Минимум подвижных деталей и химически стойкие материалы.

---

Расшифровка маркировки (РМ-А-0,1 ГУЗ)

• РМ — ротаметр с местным отсчетом.

• А — модификация с вентилем и пластмассовым корпусом.

• 0,1 — верхний предел измерения в ${м}^3/ч$.

• Г — для газа.

• УЗ — климатическое исполнение (умеренный климат).
