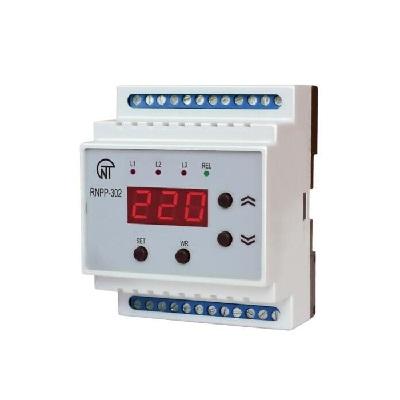

Реле РНПП-302

Реле напряжения РНПП-302 — это универсальное трехфазное реле контроля напряжения, предназначенное для защиты трехфазных потребителей от основных видов аварий в электрической сети. Оно контролирует уровень напряжения, обрыв, слипание, нарушение последовательности и перекос фаз, и отключает нагрузку в случае возникновения аварийных ситуаций. Производится компанией «Новатек-Электро».

Основные функции:

• Контроль напряжения:
  • Контроль минимального и максимального напряжения каждой фазы.
  • Контроль перекоса фаз (разница напряжений между фазами).
• Контроль состояния фаз:
  • Контроль обрыва фаз.
  • Контроль правильной последовательности фаз.
  • Контроль слипания фаз (соединение двух или более фаз между собой).
• Отключение нагрузки: В случае возникновения любой из вышеперечисленных аварийных ситуаций реле отключает нагрузку, предотвращая повреждение оборудования.
• Индикация: Отображает текущее значение фазного (линейного) напряжения, аварию напряжения, состояние выходного реле (включено/выключено) и тип аварии.

Технические характеристики:

• Номинальное фазное/линейное напряжение: 220/380 В (также существуют модификации на 230/400 В и 240/415 В)
• Частота сети: 50 Гц
• Точность определения порогов срабатывания по напряжению: не более 3 В
• Перекидной релейный выход для управления пускателем нагрузки: 8 А, 250 В при cosφ=1 (активная нагрузка) — это означает, что реле само непосредственно не коммутирует мощную нагрузку, а управляет магнитным пускателем (контактором), который уже коммутирует силовую цепь.
• Нормально-разомкнутый контакт реле сигнализации: 8 А, 250 В при cosφ=1
• Потребляемая мощность: не более 5 Вт
• Степень защиты прибора: IP40
• Степень защиты клеммника: IP20 ¹
  1. www.prestig.ru

  www.prestig.ru
• Диапазон рабочих температур: от -35 до +55 °С
• Температура хранения: от -45 до +75 °С
• Масса: не более 0,3 кг
• Монтаж: на стандартную DIN-рейку 35 мм (занимает 4 модуля)
• Положение в пространстве: произвольное

Особенности и преимущества:

• Универсальность: Контролирует все основные виды аварий в трехфазной сети.
• Цифровая индикация: Удобное отображение параметров сети и типа аварии.
• Регулируемые параметры: Позволяет настраивать пороги срабатывания по напряжению и другие параметры.
• Управление пускателем: Возможность коммутации мощной нагрузки с помощью контактора.
• Защита от залипания контактов пускателя: В случае залипания контактов пускателя, реле пытается разомкнуть их и включает сигнал тревоги.
• Дистанционное управление (опционально): Некоторые модификации имеют цифровой вход для дистанционного включения/выключения реле.

Применение:

РНПП-302 применяется для защиты:

• Трехфазных электродвигателей.
• Компрессорных установок.
• Станков с ЧПУ.
• Другого трехфазного промышленного и бытового оборудования.

Принцип работы:

Реле постоянно измеряет напряжение в трехфазной сети. Если измеренные параметры выходят за установленные пределы, реле отключает нагрузку. После восстановления нормальных параметров сети реле автоматически включает нагрузку с заданной задержкой времени.

Важные моменты:

• РНПП-302 не коммутирует непосредственно силовую цепь, а управляет магнитным пускателем (контактором). Необходимо правильно подобрать контактор по мощности нагрузки.
• Перед установкой и настройкой необходимо внимательно ознакомиться с инструкцией по эксплуатации.
• Параметры срабатывания реле необходимо устанавливать в соответствии с требованиями защищаемого оборудования.

РНПП-302 является надежным и эффективным средством защиты трехфазного оборудования от аварийных ситуаций в электрической сети. Благодаря своим функциональным возможностям и простоте использования, оно широко применяется в различных отраслях промышленности и в быту.
