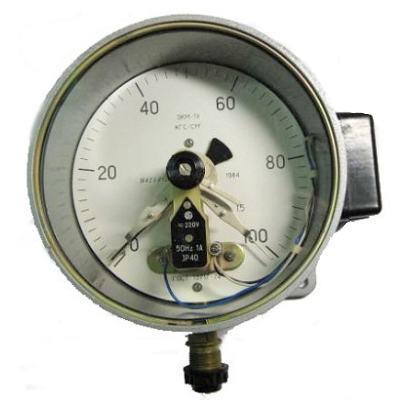

Манометр ЭКМВ-1У

Манометр ЭКМВ-1У - это электроконтактный показывающий мановакуумметр, предназначенный для измерения как избыточного (положительного), так и вакуумметрического (отрицательного) давления жидкостей, газов и паров, неагрессивных к контактирующим материалам, а также для управления внешними электрическими цепями путем включения и выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов.

Основные характеристики:

• Назначение: Измерение избыточного и вакуумметрического давления, управление внешними электрическими цепями.
• Измеряемые среды: Жидкости, газы и пары, неагрессивные к медным сплавам, стали и железоникелевым сплавам.
• Диаметр корпуса: 160 мм.
• Класс точности: 1.5.
• Диапазоны измерений: Доступны различные диапазоны, включающие как отрицательные, так и положительные значения давления, например:
  • от -1 до 0,6 кгс/см²
  • от -1 до 1,5 кгс/см²
  • от -1 до 3 кгс/см²
  • от -1 до 5 кгс/см²
  • от -1 до 9 кгс/см²
  • от -1 до 15 кгс/см²
  • от -1 до 24 кгс/см²
• Тип электроконтактного устройства: Прямые контакты, срабатывающие при верхнем и нижнем заданных значениях давления.
• Рабочее напряжение: 220 В постоянного или переменного тока с частотой 50 Гц.
• Разрывная мощность контактов сигнализирующего устройства при омической нагрузке: 10 ВА (по другим данным может быть 30 ВА).
• Допустимая погрешность срабатывания сигнализирующего устройства: ±2,5%.
• Резьба присоединительного штуцера: М20х1,5.
• Размер квадрата под ключ: 17х17 мм.
• Материал корпуса: Сталь (также может быть из нержавеющей стали или алюминиевого сплава).
• Механизм: Медные сплавы, сталь.
• Степень защиты: IP40 (базовый вариант), IP53 или IP54 (по заказу).
• Климатическое исполнение: У2, Т2.
• Температура окружающей среды: От -70 до +60 °С.
• Виброзащита: L1 (от 5 до 35 Гц с амплитудой 0,35 мм).
• Масса: Около 2.5 кг (по другим данным может быть не более 1.6 кг).
• Межповерочный интервал: 2 года.
• Гарантийный срок эксплуатации: 3 года.
• Средний срок службы: Не менее 10 лет.

Принцип действия:

Мановакуумметр ЭКМВ-1У работает по тому же принципу, что и манометры и вакуумметры с трубкой Бурдона. Измеряемое давление (как положительное, так и отрицательное) вызывает деформацию чувствительного элемента. Эта деформация через передаточный механизм приводит к перемещению стрелки на шкале, показывающей текущее значение давления. Электроконтактная группа, встроенная в прибор, срабатывает при достижении предустановленных значений давления, замыкая или размыкая электрические контакты, что позволяет управлять внешними цепями сигнализации, автоматики или блокировки.

Применение:

Мановакуумметры ЭКМВ-1У используются в различных отраслях промышленности для:

• Измерения и контроля как избыточного, так и вакуумметрического давления в технологических процессах.
• Управления работой оборудования, где требуется контроль давления в диапазоне как выше, так и ниже атмосферного.
• Сигнализации о достижении заданных верхних и нижних пределов давления.
• Автоматизации технологических процессов, связанных с давлением и вакуумом.
• Блокировки оборудования при выходе давления за установленные границы.
• Могут применяться в системах вентиляции, вакуумных установках, пищевой промышленности, химической промышленности и других областях, где необходимо контролировать давление в широком диапазоне.

Дополнительная информация:

• ЭКМВ-1У является сигнализирующим прибором.
• При выборе необходимо учитывать диапазон измерений, класс точности и условия эксплуатации.
• Монтаж и эксплуатация должны производиться в соответствии с инструкциями производителя и требованиями безопасности.
