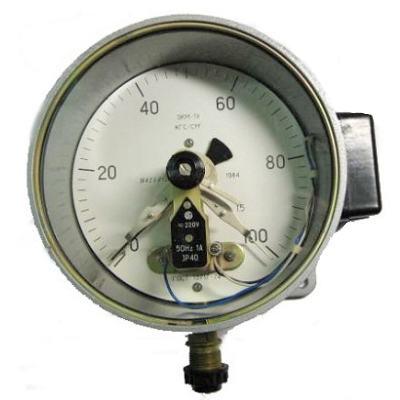

Манометр ЭКМ-2У

Манометр ЭКМ-2У – это электроконтактный манометр, предназначенный для измерения избыточного давления неагрессивных жидкостей, газов и паров, а также для управления внешними электрическими цепями. Он используется в системах автоматики, сигнализации и блокировки технологических процессов. Отличительной особенностью является наличие двух пар контактов, что позволяет устанавливать как верхний, так и нижний пределы срабатывания.

Основные характеристики и особенности ЭКМ-2У:

• Назначение: Измерение избыточного давления и управление электрическими цепями.
• Измеряемые среды: Жидкости, газы и пары, неагрессивные к материалам, контактирующим с измеряемой средой (обычно медные сплавы, латунь, бронза).
• Принцип действия: Основан на деформации чувствительного элемента (трубка Бурдона или мембрана) под действием измеряемого давления. Деформация передается на стрелку и на систему электроконтактов.
• Диаметр корпуса: 160 мм.
• Класс точности: 1,5 или 2,5.
• Пределы измерений (диапазоны): Различные, например:
  • 0…1 кгс/см²
  • 0…1,6 кгс/см²
  • 0…2,5 кгс/см²
  • 0…4 кгс/см²
  • 0…6 кгс/см²
  • 0…10 кгс/см²
  • 0…16 кгс/см²
  • 0…25 кгс/см²
  • 0…40 кгс/см²
  • 0…60 кгс/см²
  • 0…100 кгс/см²
  • 0…160 кгс/см²
  • и другие. При заказе необходимо уточнять конкретный диапазон.
• Электрические параметры контактов:
  • Разрывная мощность контактов: 30 В·А (Вт).
  • Коммутируемое напряжение: до 220 В переменного тока.
  • Коммутируемый ток: до 1 А.
• Количество контактов: Две пары (на верхний и нижний пределы).
• Присоединительная резьба: М20×1,5.
• Степень защиты корпуса: IP40.
• Климатическое исполнение: УХЛ4.
• Материал корпуса: Алюминиевый сплав (часто литой).
• Материал штуцера: Латунь или бронза.

Функции сигнализации:

ЭКМ-2У имеет две пары электроконтактов, что позволяет устанавливать два независимых порога срабатывания:

• Верхний предел (максимальный контакт): Контакт замыкается при достижении давлением установленного верхнего значения.
• Нижний предел (минимальный контакт): Контакт замыкается при падении давления ниже установленного нижнего значения.

Это обеспечивает гибкость в использовании и позволяет реализовать различные схемы управления и сигнализации, например:

• Сигнализация о выходе давления за пределы установленного диапазона.
• Автоматическое включение/выключение насосов, компрессоров и других устройств для поддержания давления в заданных пределах.
• Блокировка оборудования при аварийных ситуациях (например, при превышении критического давления).

Применение:

Манометры ЭКМ-2У широко применяются в различных отраслях промышленности:

• Компрессорные станции.
• Насосные станции.
• Гидравлические и пневматические системы.
• Системы отопления и водоснабжения.
• Технологическое оборудование в различных отраслях (химическая, пищевая, нефтегазовая и др.).

Основное в ЭКМ-2У это количестве контактов две пары, что позволяет задавать как верхний, так и нижний пределы срабатывания.

Важные моменты:

• При заказе необходимо указывать:
  • Диапазон измерений.
  • Класс точности.
  • Необходимость наличия/отсутствия корректора нуля.
  • Другие специфические требования.
• При подключении необходимо соблюдать правила электробезопасности.
• Рекомендуется периодическая поверка прибора.
