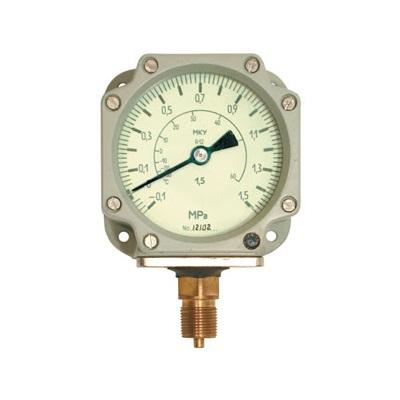

Манометр корабельный МКУ

Манометр корабельный МКУ (модели МКУ-1071, МКУ-1072) — это специализированный ударопрочный прибор для измерения давления, разработанный специально для эксплуатации на морских и речных судах, в условиях повышенной вибрации, ударов, влажности и агрессивной морской среды.

Назначение

Манометры МКУ предназначены для измерения избыточного, вакуумметрического и манометрического (мановакуумметрического) постоянного и переменного давления следующих сред:

• незагрязнённые жидкости (вода, морская вода, дизельное топливо, масла и др.);
• газы;
• водяной пар.

Измеряемая среда не должна кристаллизоваться при рабочей температуре и не должна быть агрессивной по отношению к материалам контактирующих деталей (нержавеющая сталь, латунь, медные сплавы).

Приборы широко применяются в системах:

• топливных и масляных;
• гидравлических и пневматических;
• системах охлаждения и водоснабжения;
• паровых и газовых контурах на судах, кораблях ВМФ, ледоколах, буровых платформах и других морских объектах.

Основные технические характеристики

• Технические условия: ТУ 25.05.1454-79 (основной документ)
• Класс точности: 1,5 или 2,5 (в зависимости от диапазона и исполнения)
• Диапазон измерения давления:
  • избыточное: от 0 до 0,1 МПа (1 кгс/см²) до 0…60 МПа (600 кгс/см²)
  • мановакуумметрическое: от -0,1…0,6 / 1,5 / 2,4 МПа и др.
  • вакуумметрическое: от -0,1…0 МПа (-1…0 кгс/см²)
• Температура окружающего воздуха: от -50 °C до +65 °C (некоторые источники указывают до +60 °C)
• Относительная влажность: до 100% при +50 °C
• Виброустойчивость: 5…60 Гц при амплитуде ускорения 2g
• Ударопрочность: выдерживает механические удары и тряску, характерные для корабельных условий
• Степень защиты: IP40 (от проникновения твёрдых тел и воды по стандарту)
• Присоединительная резьба (штуцер): чаще всего М20×1,5 или G½-B (возможны другие варианты по заказу)
• Материалы контактирующих с измеряемой средой деталей: нержавеющая сталь, латунь, медные сплавы
• Корпус: металлический, ударопрочный, с защитным стеклом
• Циферблат: белый фон, чёрные деления, часто со светосоставом временного действия (для работы в условиях слабой освещённости)
• Габаритные размеры (примерно): Ø ~100–160 мм, высота ~150–170 мм (зависит от модели)
• Масса: не более 1,3–1,8 кг (в зависимости от исполнения)

Основные модификации

• МКУ-1071 — чаще всего с фланцевым креплением или комбинированным монтажом
• МКУ-1072 — радиальное или тангенциальное присоединение, наиболее распространённая модель

Преимущества

• Высокая ударопрочность и виброустойчивость — специально для морских условий
• Надёжная работа при экстремальной влажности и температуре
• Долговечность и ремонтопригодность
• Соответствие требованиям ГОСТ 2405-88 и судовым стандартам

Манометры МКУ — проверенное десятилетиями решение для кораблестроения и эксплуатации судов. Приборы до сих пор активно используются на флоте.
