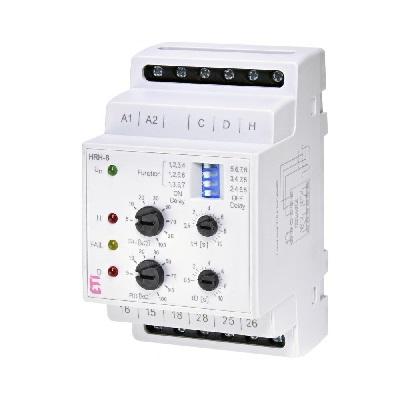

Реле контроля уровня жидкости HRH-8 ETI

Реле контроля уровня жидкости HRH-8 ETI 230В 2×16A предназначено для автоматического контроля уровня электропроводных жидкостей (например, воды, растворов кислот и щелочей) в резервуарах, скважинах, баках и т.д. Оно используется для предотвращения переполнения или осушения емкостей, а также для управления насосами, клапанами и другими исполнительными механизмами.

Основные характеристики:

• Производитель: ETI (Словения)
• Модель: HRH-8
• Напряжение питания: Зависит от модели (уточните конкретную модель, так как в предыдущем запросе упоминалось 230В)
• Количество контактов: 2 перекидных контакта (2CO)
• Номинальный ток контактов: 16 A при 250 В AC (активная нагрузка)
• Тип контролируемой жидкости: Электропроводные жидкости
• Количество уровней контроля: 2 или 3 (в зависимости от схемы подключения электродов)
• Регулировка чувствительности: Есть, обычно в пределах 5-100 кОм
• Режим работы: Заполнение или опорожнение (выбирается переключателем)
• Задержка срабатывания: Регулируемая, обычно в пределах 0.5-10 секунд
• Индикация: Светодиодная индикация состояния реле и питания
• Монтаж: На DIN-рейку
• Габаритные размеры: Обычно занимает 1 модуль (17.5 мм) на DIN-рейке
• Степень защиты: IP20

Функциональные возможности:

• Контроль двух уровней (минимальный и максимальный): Реле может использоваться для контроля двух уровней жидкости. Например, для включения насоса при достижении минимального уровня и выключения при достижении максимального уровня (режим опорожнения). Или наоборот, для включения клапана при достижении максимального уровня и выключения при достижении минимального уровня (режим заполнения).
• Контроль трех уровней (нижний, средний, верхний): При использовании трех электродов реле может реализовывать более сложные алгоритмы контроля, например, для управления двумя насосами (основной и резервный) или для сигнализации о трех разных уровнях.
• Выбор режима работы (заполнение/опорожнение): С помощью переключателя на корпусе реле можно выбрать режим его работы:
  • Заполнение: Реле срабатывает (замыкает контакты) при достижении верхнего уровня и возвращается в исходное состояние при опускании уровня ниже нижнего электрода.
  • Опорожнение: Реле срабатывает (замыкает контакты) при опускании уровня ниже нижнего электрода и возвращается в исходное состояние при достижении верхнего электрода.
• Регулировка чувствительности: Позволяет настроить реле под различные типы жидкостей с разной электропроводностью.
• Регулировка задержки срабатывания: Предотвращает ложные срабатывания реле, вызванные колебаниями уровня жидкости.

Принцип работы:

Реле контроля уровня HRH-8 работает по принципу измерения электрического сопротивления между электродами, погруженными в жидкость. Когда жидкость достигает электродов, электрическая цепь замыкается, что приводит к срабатыванию реле и переключению его контактов.

Схема подключения:

Для подключения реле используются специальные электроды уровня. Количество электродов зависит от необходимой схемы контроля (два или три уровня). Электроды подключаются к соответствующим клеммам на реле. Также необходимо подключить питание и нагрузку (насос, клапан и т.д.) к контактам реле.

Преимущества:

• Надежность и долговечность от известного производителя ETI.
• Простота монтажа и настройки.
• Универсальность применения для различных типов электропроводных жидкостей.
• Возможность выбора режима работы и регулировки параметров.
• Наличие светодиодной индикации для контроля состояния.

Применение:

Реле контроля уровня жидкости HRH-8 ETI 2×16A широко используется в различных отраслях, включая:

• Системы водоснабжения и водоотведения.
• Пищевая промышленность.
• Химическая промышленность.
• Сельское хозяйство (автоматический полив).
• Системы отопления и кондиционирования.
• Контроль уровня в резервуарах, бассейнах, скважинах.

Рекомендации по установке и эксплуатации:

• Установка и подключение реле должны выполняться квалифицированным персоналом с соблюдением требований электробезопасности.
• Необходимо использовать соответствующие электроды уровня, предназначенные для работы с данным типом реле и жидкости.
• При настройке чувствительности и задержки срабатывания следует учитывать свойства жидкости и условия эксплуатации.
• Регулярно проверяйте работоспособность реле и состояние электродов.
