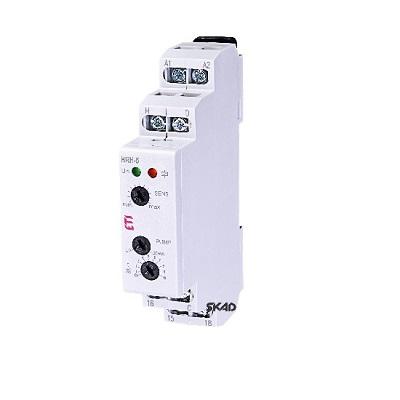

Реле контроля уровня жидкости HRH-5 ETI UNI

Реле контроля уровня жидкости HRH-5 ETI UNI 24..240В AC/DC 1×8A предназначено для контроля уровня проводящих жидкостей в резервуарах, скважинах, бассейнах и других емкостях. Оно может использоваться для управления насосами, клапанами и другими исполнительными механизмами в зависимости от уровня жидкости.

Основные характеристики:

• Производитель: ETI
• Серия: HRH
• Артикул: 2471715
• Тип изделия: Реле контроля уровня жидкости
• Напряжение питания: AC/DC 24-240 В (универсальное питание)
• Количество контролируемых уровней: 2
• Выходной контакт: 1 перекидной (1×8A)
• Максимальный ток нагрузки: 8 A (AC1, 250 В) / 240 Вт (DC)
• Монтаж: На DIN-рейку
• Размеры: 90 x 17.6 x 64 мм (1 модуль)
• Степень защиты: IP40
• Диапазон рабочих температур: -20°C до +55°C
• Количество функций: 2 (одноуровневый или двухуровневый контроль)
• Регулировка чувствительности: 5 kΩ - 100 kΩ
• Регулировка времени задержки: 0.5 - 10 секунд
• Время задержки при включении: 1.5 секунды
• Материал контакта: AgNi (сплав серебра)
• Соответствие стандартам: EN 60255-6, EN 61010-1

Функциональные возможности:

Реле HRH-5 может работать в двух режимах:

1. Одноуровневый контроль: Используется для контроля одного уровня жидкости (например, для защиты от сухого хода или переполнения). Для этого необходимо соединить клеммы H и D.
2. Двухуровневый контроль: Используется для контроля двух уровней жидкости (например, для автоматического поддержания уровня в заданном диапазоне).

Принцип работы:

Реле контролирует уровень жидкости с помощью специальных датчиков (электродов), которые устанавливаются в резервуаре на необходимой высоте. Принцип действия основан на изменении сопротивления между электродами при погружении их в проводящую жидкость. Когда жидкость достигает определенного уровня, сопротивление между соответствующими электродами изменяется, что приводит к срабатыванию выходного реле.

Дополнительные характеристики:

• Гальванически изолированное питание.
• Возможность регулировки чувствительности позволяет адаптировать реле к жидкостям с различной проводимостью.
• Регулировка времени задержки позволяет избежать ложных срабатываний, вызванных колебаниями уровня жидкости.
• Светодиодная индикация состояния выходного реле и наличия питания.

Область применения:

Реле HRH-5 широко используется в различных системах, где необходимо контролировать уровень проводящих жидкостей, таких как:

• Системы водоснабжения и водоотведения
• Системы отопления
• Пищевая промышленность
• Химическая промышленность
• Сельское хозяйство

Важно: Для правильной работы реле необходимо использовать соответствующие датчики уровня жидкости (например, серии SHR от ETI). При монтаже и эксплуатации необходимо соблюдать требования электробезопасности и следовать инструкциям производителя.
