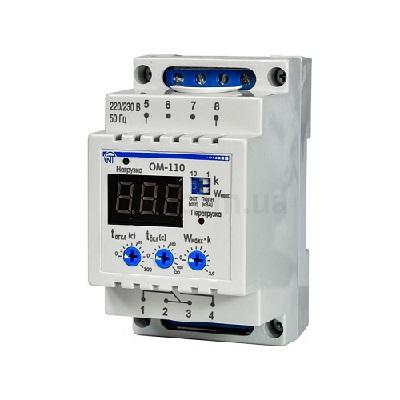

Реле ограничения мощности ОМ-110

Основные характеристики:

• Производитель: Новатек-Электро
• Тип: Реле ограничения мощности
• Количество фаз: 1
• Номинальное переменное однофазное напряжение питания: 220/230 В
• Частота сети: 47–53 Гц
• Диапазон измерения мощности: 0-20 кВт (кВА)
• Точность измерения мощности: Не хуже 2,5 %
• Максимальный коммутируемый ток (активной нагрузки): 8 А (определяется контактором)
• Максимальное допустимое напряжение: 400 В
• Встроенный трансформатор тока: Да
• Потребление тока от сети: Не более 10 мА
• Потребляемая мощность: Не более 2 Вт
• Степень ¹ защиты лицевой панели: IP40
• Способ подключения: Без разрыва электрической цепи
• Индикация: Светодиодные индикаторы мощности и состояния нагрузки
• Монтаж: На DIN-рейку (3 модуля)
• Габаритные размеры: 52,6 x 90 x 69,1 мм
• Масса: Не более 0,2 кг
• Диапазон рабочих температур: От -20 до +55 °C
• Гарантийный срок: 12 месяцев
• Страна производитель: Украина

Функциональные возможности:

• Измерение и отображение текущей мощности нагрузки.
• Защита от превышения установленного порога мощности. При превышении заданного значения мощности, реле отключает нагрузку на заданное время отключения.
• Автоматическое повторное включение нагрузки через заданное время задержки или с блокировкой повторного включения.
• Возможность использования в качестве цифрового ваттметра.
• Функция реле выбора приоритетной нагрузки.
• Совместная работа с магнитным пускателем (контактором).

Принцип работы:

Реле ОМ-110 подключается параллельно контролируемой цепи без разрыва. Встроенный трансформатор тока позволяет измерять ток нагрузки, а питание реле осуществляется от цепей измерения напряжения. На лицевой панели расположены индикаторы, отображающие текущую мощность и состояние нагрузки. Пользователь устанавливает максимальный допустимый порог мощности. Если потребляемая мощность превышает установленное значение, реле отключает нагрузку. После заданного времени отключения, реле может автоматически включить нагрузку снова через заданное время задержки.

Область применения:

• Защита электросети от перегрузки.
• Ограничение потребления мощности в квартирах, домах, офисах.
• Контроль мощности электронагревательных приборов.
• Использование в системах автоматизации.
• Выбор приоритетной нагрузки для оптимизации энергопотребления.

Преимущества:

• Простота подключения и настройки.
• Высокая точность измерения мощности.
• Наглядная индикация текущей мощности и состояния нагрузки.
• Защита от перегрузки электросети и оборудования.
• Возможность настройки времени отключения и задержки повторного включения.
• Компактный размер и удобный монтаж на DIN-рейку.
• Доступная цена.
