Реле контроля температуры TER-3A, TER-3B, TER-3C, TER-3D ETI

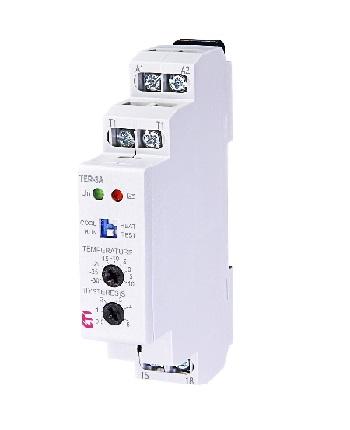

Реле контроля температуры TER-3A, TER-3B, TER-3C, TER-3D от ETI представляют собой серию простых и практичных термостатов, предназначенных для контроля и регулирования температуры в различных приложениях. Несмотря на принадлежность к одной серии, каждая модель имеет свои особенности и области применения.

Общие характеристики серии TER-3:

• Напряжение питания: AC/DC 24 - 240 В (гальванически не изолировано), AC 50 - 60 Гц.
• Выходной контакт: 1 перекидной контакт (1CO) с номинальным током 16 A при AC1 (активная нагрузка).
• Монтаж: На DIN-рейку EN 60715.
• Размеры: 90 x 17.6 x 64 мм.
• Индикация: Светодиодная индикация состояния реле и питания.
• Степень защиты: IP20.
• Внешний датчик температуры: Все модели TER-3 работают с внешним датчиком температуры (обычно термистор NTC), что позволяет размещать реле в распределительном щите, а датчик - непосредственно в контролируемой среде.

Отличия и особенности каждой модели:

1. Реле контроля температуры TER-3A:

• Диапазон регулирования температуры: Зависит от используемого датчика. Обычно предназначен для широкого диапазона температур.
• Применение: Используется для контроля температуры пешеходных дорожек, подъездных путей, водосточных желобов, распределительных щитов, систем отопления и охлаждения, жидкостей, радиаторов, двигателей.
• Особенности: Может иметь индикацию обрыва или короткого замыкания датчика (мигающий красный LED).

2. Реле контроля температуры TER-3B:

• Диапазон регулирования температуры: 0...+40 °C, разделенный на шесть поддиапазонов, выбираемых переключателем.
• Гистерезис: Регулируемый гистерезис в пределах 0.5...5 °C.
• Применение: Простой термостат для контроля и регулирования температуры в помещениях, шкафах управления, системах отопления и вентиляции с относительно узким диапазоном температур.

3. Реле контроля температуры TER-3C:

• Диапазон регулирования температуры: Зависит от используемого датчика. Обычно предназначен для широкого диапазона температур, возможно, с акцентом на более низкие температуры.
• Применение: Используется для контроля температуры распределительных щитов, систем нагрева и охлаждения, жидкостей, холодильников, двигателей, различного оборудования, открытых пространств и т.п.
• Особенности: Аналогично TER-3A, может иметь индикацию неисправности датчика.

4. Реле контроля температуры TER-3D:

• Диапазон регулирования температуры: 0...+60 °C.
• Применение: Предназначен для контроля температуры в диапазоне от 0 до +60 °C. Может использоваться для контроля температуры помещений, технологических процессов и т.д.
• Особенности: Простой термостат с фиксированным диапазоном регулирования.


Основные функции и принцип работы:

Реле контроля температуры TER-3 измеряет температуру с помощью внешнего датчика. Пользователь устанавливает желаемую температуру (уставку) на реле (в зависимости от модели, это может быть точная установка или выбор диапазона). Когда измеренная температура достигает установленной уставки, выходной контакт реле переключается, включая или выключая подключенное оборудование (нагреватель, охладитель, вентилятор и т.д.).

Гистерезис:

Некоторые модели (например, TER-3B) имеют регулируемый гистерезис. Гистерезис - это разница между температурой включения и температурой выключения. Он предотвращает частое переключение реле при небольших колебаниях температуры вблизи уставки.

Применение:

Реле контроля температуры серии TER-3 широко используются для:

• Управления системами отопления и охлаждения.
• Защиты оборудования от перегрева или переохлаждения.
• Поддержания заданной температуры в технологических процессах.
• Контроля температуры в распределительных шкафах.
• Управления системами антиобледенения.

Выбор конкретной модели:

Выбор конкретной модели TER-3 зависит от требуемого диапазона регулирования температуры и специфических требований приложения.

• Для широкого диапазона температур и универсального применения подойдут TER-3A и TER-3C.
• Для контроля температуры в диапазоне 0...+40 °C с возможностью выбора поддиапазона и регулировки гистерезиса подойдет TER-3B.
• Для контроля температуры в диапазоне 0...+60 °C подойдет TER-3D.
