Реле напряжения РН-263t

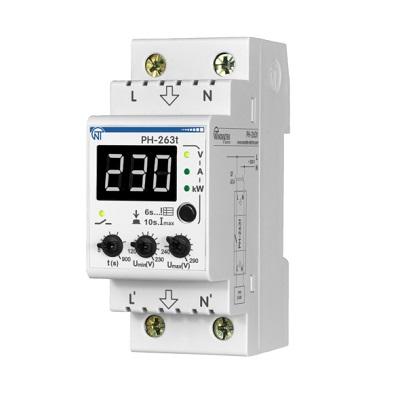

Реле напряжения РН-263t — это усовершенствованное однофазное мультифункциональное реле, производимое украинской компанией "Новатек-Электро". Оно предназначено для комплексной защиты бытового и промышленного электрооборудования от целого ряда проблем в однофазной электрической сети. По сути, РН-263t является более мощной версией РН-240t с расширенными возможностями.

---

Основные функции и возможности

РН-263t предлагает широкий спектр защитных и измерительных функций:

• Защита от недопустимых колебаний напряжения: Главная задача реле — отключение нагрузки при выходе напряжения за установленные пользователем верхние и нижние пороги. Это защищает чувствительную электронику и двигатели от повреждений, вызванных пониженным или повышенным напряжением, а также от последствий обрыва нейтрали (нуля), когда напряжение в розетках может значительно отклоняться от номинального.
• Индикация параметров сети: Устройство оснащено цифровым дисплеем, который отображает:
  • Действующее значение напряжения в сети.
  • Потребляемый нагрузкой ток.
  • Активную мощность (в кВт).
  • Состояние выходных контактов (состояние нагрузки).
• Защита от перегрузки по току: РН-263t измеряет ток, потребляемый нагрузкой, и отключает ее, если этот ток превышает заданный порог. Это предотвращает повреждение оборудования и перегрев проводки.
• Ограничение потребляемой мощности: Пользователь может установить максимальный порог потребляемой мощности, при превышении которого реле отключит нагрузку. Это полезно для контроля энергопотребления или предотвращения перегрузки сети.
• Встроенная термозащита: Важная особенность, отличающая его от простых реле напряжения. РН-263t имеет защиту от перегрева внутренних элементов, которая срабатывает при плохом контакте проводников в клеммах (например, из-за загрязнения или недостаточного усилия зажатия). Это значительно повышает безопасность и надежность устройства.
• Журнал аварий: В энергонезависимой памяти реле сохраняется информация о пяти последних авариях (причина, время), что позволяет анализировать причины отключений и принимать меры по их устранению.
• Настраиваемые параметры: Пользователь может гибко настраивать:
  • Верхний и нижний пороги срабатывания по напряжению (Umin и Umax).
  • Порог срабатывания по максимальному току.
  • Порог срабатывания по максимальной мощности.
  • Время автоматического повторного включения (АПВ) после нормализации параметров сети.
  • Время задержки отключения при различных отклонениях.
• Функция цифрового мультиметра: Благодаря точному измерению и отображению напряжения, тока и мощности, РН-263t может использоваться как полноценный цифровой мультиметр для постоянного мониторинга состояния электросети.

---

Технические характеристики

• Номинальное напряжение питания: 220/230 В AC
• Максимальный коммутируемый ток: до 63 А (что является ключевым отличием от РН-240t, которое рассчитано до 40 А)
• Максимальная коммутируемая мощность: до 14 кВт
• Диапазон регулирования срабатывания по Umin: 160 – 230 В (некоторые источники указывают 120-210 В, следует уточнять по конкретной модификации или инструкции)
• Диапазон регулирования срабатывания по Umax: 240 – 290 В
• Время срабатывания защиты:
  • При повышении напряжения (более 30В от уставки): не более 0,12 с
  • При снижении напряжения (ниже 145В): не более 0,25 с
  • По перегрузке по току: регулируется (от 0 до 200 с)
• Время автоматического повторного включения (АПВ): От 5 до 900 секунд (настраивается пользователем)
• Погрешность измерения напряжения: 2% (в диапазоне 120-350 В)
• Погрешность измерения тока/мощности: 5%
• Монтаж: на стандартную DIN-рейку (занимает 2 модуля, ширина 36 мм)
• Габариты (ШхВхГ): 36х90х60 мм
• Масса: не более 0,2 кг
• Степень защиты: IP10
• Диапазон рабочих температур: от -35°C до +55°C
• Сечение подключаемых проводников: 0,5 – 16,0 мм²

---

Применение

РН-263t является идеальным решением для защиты:

• Всех бытовых электроприборов: Холодильников, кондиционеров, стиральных машин, бойлеров, телевизоров, компьютеров, аудио- и видеотехники, где требуется не только защита от скачков напряжения, но и контроль потребляемого тока/мощности.
• Мощного бытового оборудования: Благодаря высокому коммутируемому току 63 А, РН-263t подходит для защиты всей квартиры, дома или отдельной мощной группы потребителей.
• Промышленного оборудования: Электродвигателей, насосов, станков, систем освещения и других устройств, требующих надежной защиты и мониторинга параметров электросети.

РН-263t — это надежное, многофункциональное и мощное реле, которое обеспечивает всестороннюю защиту электрооборудования, продлевает его срок службы и способствует стабильной работе в условиях нестабильного электроснабжения.
