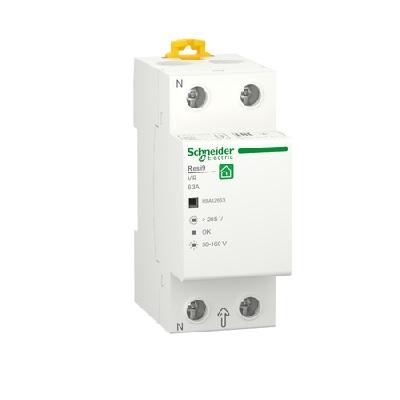

Реле напряжения Resi9 63A

Реле напряжения Resi9 63A от Schneider Electric - это однофазное модульное устройство, предназначенное для защиты бытовых и аналогичных электроустановок от перепадов напряжения в сети. Оно обеспечивает автоматическое отключение нагрузки при выходе напряжения за установленные пределы и автоматическое повторное включение после его стабилизации.

Основные характеристики и функции:

• Назначение: Защита электроприборов и оборудования от повышенного или пониженного напряжения в однофазных сетях.
• Тип устройства: Реле контроля напряжения (бытовое).
• Номинальный ток коммутации: До 63 А. Это позволяет защищать цепи с достаточно большой нагрузкой.
• Количество фаз: 1 (однофазное). Контакты 1P+N (один полюс + нейтраль).
• Номинальное рабочее напряжение: 230 В AC, 50 Гц.
• Контролируемые параметры: Значение напряжения.
• Пороги срабатывания (нерегулируемые):
  • Верхний порог отключения (перенапряжение): Обычно > 265 В переменного тока.
  • Нижний порог отключения (пониженное напряжение): Обычно от 50 В до 160 В переменного тока (точный порог может немного варьироваться в зависимости от модификации).
• Пороги восстановления (повторного включения):
  • После перенапряжения: Около 253 В переменного тока.
  • После пониженного напряжения: Около 195 В переменного тока.
• Задержка повторного включения: Для предотвращения частых переключений при кратковременных колебаниях напряжения, реле имеет задержку повторного включения (например, 25-35 секунд).
• Монтаж: Устанавливается на DIN-рейку в электрическом щитке. Ширина реле обычно составляет 2 модуля (36 мм).
• Индикация: Обычно имеет светодиодную индикацию:
  • Зеленый индикатор: Реле работает (нормальное напряжение).
  • Быстро мигающий красный индикатор: Повышенное напряжение.
  • Медленно мигающий красный индикатор: Пониженное напряжение.
• Тип контактов: 1 НО (нормально открытый) контакт, который размыкается при срабатывании реле.
• Автоматическое повторное включение: После восстановления нормальных параметров сети, реле автоматически замыкает цепь.
• Электрическая износостойкость: Не менее 10 000 циклов (некоторые источники указывают до 12 000 циклов).
• Механическая износостойкость: До 20 000 циклов.
• Степень защиты:
  • По оболочке: IP20.
  • При установке в модульном корпусе: IP40.
• Рабочая температура: Обычно от -5°C до +40°C.
• Подключение: Винтовые зажимы, допускающие подключение проводников сечением до 25 мм².
• Отличительные особенности: Отсутствие ручной регулировки порогов срабатывания, что делает его простым в установке и использовании.

Реле напряжения Resi9 63A является частью серии модульного оборудования Schneider Electric Resi9, разработанной для жилых и небольших коммерческих объектов, обеспечивая надежную защиту электроустановок.
