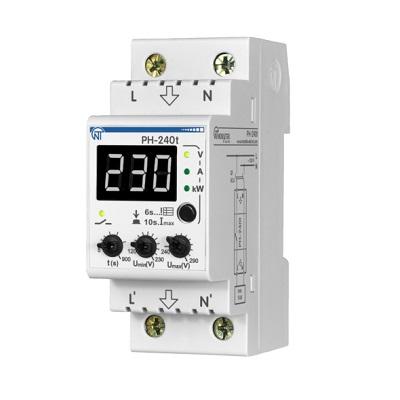

Реле напряжения РН-240t

Основные функции и возможности

РН-240t обеспечивает надежную защиту, контролируя и регулируя следующие параметры:

• Защита от колебаний напряжения: Главная функция реле — отключение нагрузки при выходе напряжения за установленные минимальные и максимальные пределы. Это предотвращает повреждение чувствительной электроники и электродвигателей от пониженного или повышенного напряжения, а также от последствий обрыва нейтрали (нуля).
• Индикация параметров сети: Устройство оснащено дисплеем, на котором в реальном времени отображается действующее значение напряжения в сети. Также оно может индицировать потребляемый нагрузкой ток и активную мощность.
• Защита от перегрузки по току: РН-240t измеряет потребляемый нагрузкой ток и отключает ее при превышении заданного порога. Это предотвращает повреждение оборудования и проводки от избыточного тока.
• Ограничение по мощности: Встроенная функция ограничения мощности позволяет задать максимальный порог потребляемой мощности, при превышении которого нагрузка будет отключена.
• Встроенная термозащита: Реле имеет защиту от перегрева, которая срабатывает при плохом контакте проводников в клеммах (например, из-за загрязнения или недостаточного усилия зажатия), предотвращая выход устройства из строя.
• Журнал аварий: В энергонезависимой памяти устройства сохраняется информация о пяти последних авариях, что позволяет анализировать причины отключений.
• Настраиваемые параметры: Пользователь может самостоятельно задавать верхний и нижний пороги срабатывания по напряжению (Umin и Umax), а также время автоматического повторного включения (АПВ) после нормализации напряжения.
• Цифровой мультиметр: Благодаря функциям измерения напряжения, тока и мощности, РН-240t может использоваться как многофункциональный цифровой мультиметр для мониторинга параметров сети.

Технические характеристики

• Номинальное напряжение питания: 220/230 В AC
• Максимальный коммутируемый ток: до 40 А
• Максимальная коммутируемая мощность: до 9 кВт
• Диапазон регулирования срабатывания по Umin: 160 – 210 В
• Диапазон регулирования срабатывания по Umax: 230 – 290 В
• Время срабатывания защиты:
  • При повышении напряжения (более 30В от уставки): не более 0,12 с (до 430 В и импульсе >1,5 мс - не более 0,05 с)
  • При снижении напряжения: не более 7 с (ниже 145 В - не более 0,25 с)
  • По превышению заданного порога по току: регулируется
• Время автоматического повторного включения (АПВ): Настраивается пользователем
• Погрешность измерения напряжения: 2% (в диапазоне 120-350 В)
• Погрешность измерения тока/мощности: 5%
• Монтаж: на DIN-рейку (занимает 2 модуля, ширина 36 мм)
• Габариты (ШхВхГ): 36х90х60 мм
• Масса: не более 0,2 кг
• Степень защиты: IP10
• Диапазон рабочих температур: от -35°C до +55°C
• Сечение подключаемых проводников: 0,5 – 16,0 мм²

Применение

РН-240t является универсальным решением для защиты различных видов электрооборудования:

• Бытовая техника: Холодильники, стиральные машины, кондиционеры, телевизоры, аудио- и видеотехника, компьютеры.
• Промышленное оборудование: Электродвигатели, насосы, станки, осветительные системы и другое оборудование, чувствительное к качеству электропитания.
• Системы автоматизации: Интегрируется в схемы управления для обеспечения стабильной работы и защиты от аварийных ситуаций.

Реле напряжения РН-240t — это надежное и многофункциональное устройство, которое обеспечивает комплексную защиту электрооборудования, повышает его срок службы и стабильность работы в условиях нестабильного электроснабжения.
