Вентилятор ВЕНТС ОВ 6Д 800, ОВК 6Д 800

Вентиляторы ВЕНТС ОВ 6Д 800 и ВЕНТС ОВК 6Д 800 являются осевыми вентиляторами низкого давления, предназначенными для общеобменной приточно-вытяжной вентиляции различных помещений, где требуется высокая производительность при относительно низком сопротивлении системы. Они могут использоваться как для прямого отвода отработанного воздуха, так и для создания подпора в системах противодымной вентиляции, а также в холодильной технике для охлаждения компрессорно-конденсаторных блоков.

Основные характеристики и особенности для обеих моделей (ОВ 6Д 800 и ОВК 6Д 800) схожи, отличия в основном касаются формы монтажной пластины:

• ВЕНТС ОВ 6Д 800: имеет квадратную монтажную пластину.

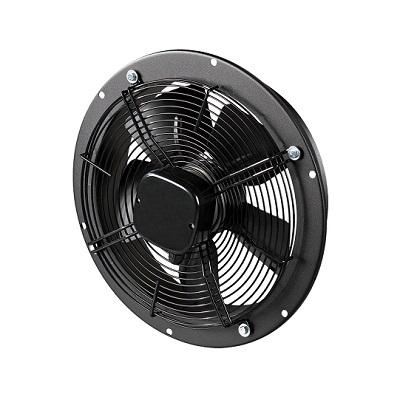

• ВЕНТС ОВК 6Д 800: имеет круглую монтажную пластину (для монтажа в круглый проем).

Ниже приведено полное описание, применимое к обеим моделям, с указанием конкретных характеристик:

Общее описание и применение:

• Назначение: Осевые вентиляторы низкого давления для комбинированных приточно-вытяжных систем вентиляции различных помещений (коммерческих, промышленных, бытовых).

• Применение: Эффективны там, где требуется большой объем перемещаемого воздуха при невысоком сопротивлении сети. Могут использоваться для прямого удаления воздуха или для подпора в системах дымоудаления. Также подходят для охлаждения компрессорно-конденсаторных блоков в холодильной технике.

• Монтаж: Предназначены для настенного монтажа или установки в проемы. Вентиляторы серии ОВ устанавливаются на стену с помощью квадратной присоединительной пластины. Вентиляторы серии ОВК - с помощью круглой.

• Рабочий диапазон температур: От -30°C до +60°C.

• Особенность: Подходят для наружного настенного монтажа.

Конструкция:

• Корпус и крыльчатка: Изготовлены из стали с полимерным покрытием, что обеспечивает прочность, долговечность и устойчивость к коррозии.

• Клеммная коробка: Оснащена кабелем для дистанционного подключения, что упрощает установку и управление.

• Каждая крыльчатка: Проходит динамическую балансировку для обеспечения точных аэродинамических характеристик, низкого уровня вибраций и шума.

Двигатель:

• Тип двигателя: Шестиполюсный асинхронный двигатель с внешним ротором.

• Электропитание: Трехфазное, $400В,50Гц$.

• Защита: Встроенная тепловая защита с автоматическим перезапуском для предотвращения перегрева.

• Подшипники: Используются подшипники качения, которые обеспечивают длительный срок службы (до 40 000 рабочих часов).

• Класс защиты двигателя: IP24 (иногда указывается IP44 или IP54 для мотора, но общая защита вентилятора IP24).

Технические характеристики (для обеих моделей ВЕНТС ОВ 6Д 800 и ВЕНТС ОВК 6Д 800):

• Размер подключенного воздуховода/проема: 800 мм

• Производительность (максимальный расход воздуха): До $25000{м}^3/ч$

• Потребляемая мощность: $1850Вт$ (может варьироваться, встречается также $1050Вт$ в некоторых источниках)

• Ток: $3.7А$

• Напряжение: $400В$ (3 фазы)

• Частота тока: $50Гц$

• Частота вращения (RPM): $915об/мин$ (в некоторых источниках $910об/мин$)

• Уровень звукового давления (на расстоянии 3 м): $67дБ(А)$

• Вес:

  • ВЕНТС ОВ 6Д 800: $44кг$

  • ВЕНТС ОВК 6Д 800: $42кг$

• Класс защиты (Ingress Protection Rating): IP24

Регулировка скорости:

• Возможна как плавная, так и ступенчатая регулировка.

• Осуществляется с помощью тиристорного или автотрансформаторного регулятора (приобретаются отдельно).

• К одному регулирующему устройству можно подключать несколько вентиляторов при условии, что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Габаритные размеры (могут незначительно отличаться в разных источниках, приведены типовые):

• Для ОВ 6Д 800 (с квадратной пластиной):

  • $\varnothing D$: $800мм$ (диаметр крыльчатки)

  • $B$: $970мм$ (ширина монтажной пластины)

  • $B^1$: $910мм$ (расстояние между крепежными отверстиями)

  • $L$: $350мм$ (глубина вентилятора)

  • $\varnothing d$: $13мм$ (диаметр крепежных отверстий)

• Для ОВК 6Д 800 (с круглой пластиной):

  • $\varnothing D$: $800мм$ (диаметр крыльчатки)

  • $\varnothing D^1$: $900мм$ (диаметр монтажного фланца)

  • $\varnothing D^2$: $970мм$ (общий наружный диаметр с монтажными элементами)

  • $L$: $350мм$ (глубина вентилятора)

  • $\varnothing d$: $13мм$ (диаметр крепежных отверстий)

Дополнительная информация:

• При использовании вентилятора с возможным попаданием воды внутрь, рекомендуется предусмотреть установку защитного козырька.

• Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.

Эти вентиляторы являются надежным и производительным решением для систем вентиляции, требующих больших объемов перемещаемого воздуха.
