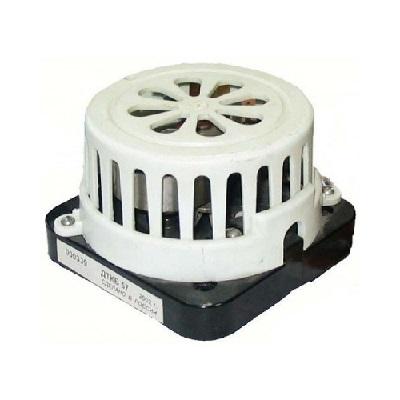

Датчик-реле температуры ДТКБ

Наличие: В наличии

Цену уточняйте

Описание

Датчик-реле температуры ДТКБ (датчик температуры камерный биметаллический) предназначен для двухпозиционного (релейного, вкл/выкл) регулирования температуры в камерах и помещениях с неагрессивной газообразной средой. Прибор работает без воздействия внешних магнитных и электрических полей, которые могли бы влиять на его магнитную систему.

ДТКБ широко применяется в промышленности и быту для автоматического поддержания температуры в:

системах отопления и кондиционирования воздуха
жилых, производственных и складских помещениях
холодильных и морозильных камерах
овощехранилищах, теплицах, инкубаторах
гаражах, погребах и других объектах

Принцип действия Чувствительный элемент — биметаллическая спираль. При изменении температуры окружающей среды свободный конец спирали перемещается и механически воздействует на контактную группу. Для обеспечения четкого срабатывания (без дребезга) используются постоянные магниты и пружинный контакт. Установка уставки (заданной температуры) производится поворотом шкалы, соединенной с эксцентриком.

Основные технические характеристики

Тип прибора: биметаллический, электромеханический, одноканальный, невосстанавливаемый
Диапазон регулируемых температур: от -30 °C до +50 °C (в зависимости от модификации)
Количество модификаций: 16 (ДТКБ-42 … ДТКБ-57)
Два типа действия:
- Прямое — замыкание контактов при повышении температуры (ДТКБ-42, 43, 44, 45, 46, 47, 54, 56)
- Обратное — замыкание контактов при понижении температуры (ДТКБ-48, 49, 50, 51, 52, 53, 55, 57)

Примеры наиболее распространённых модификаций:

Модификация	Диапазон уставки, °C	Цена деления шкалы, °C	Тип действия	Типичное применение
ДТКБ-42	-30 … 0	2	Прямое	Холодильные камеры
ДТКБ-48	-30 … 0	2	Обратное	Отопление, защита от замерзания
ДТКБ-49	-10 … +10	1	Обратное	Универсальный диапазон
ДТКБ-50	+10 … +30	1	Обратное	Кондиционирование, склады
ДТКБ-52	+20 … +50	2	Обратное	Теплицы, инкубаторы
ДТКБ-53	0 … +30	2	Обратное	Отопление помещений
ДТКБ-46	+20 … +50	2	Прямое	Охлаждение в жарких условиях

Общие параметры (для большинства модификаций)

Зона нечувствительности (дифференциал): 2…8 °C (обычно 2–4 °C)
Основная погрешность: ±1,0 °C — в середине шкалы ±2,5 °C — на крайних отметках
Постоянная времени теплового выравнивания: ≤ 25 мин
Коммутируемая нагрузка: ~220 В / 50 Гц — до 10 А (активная нагрузка) ~220 В — до 50 ВА (индуктивная) Постоянный ток — до 50 Вт / 127 В
Количество циклов срабатывания контактов: не менее 20 000
Степень защиты корпуса: IP54–IP65 (в зависимости от исполнения)
Условия эксплуатации: температура окружающего воздуха от -60 до +70 °C, отсутствие вибраций и ударов
Масса: не более 0,3–0,45 кг
Средний срок службы: не менее 8 лет

Монтаж и установка

Рекомендуемая высота установки: 1,5–1,8 м от пола
Место: вдали от прямого воздействия источников тепла/холода, сквозняков, солнечных лучей
Крепление: на стену (обычно 2–4 винта)
Подключение: клеммы для проводов сечением до 2,5 мм²

Датчик ДТКБ — надёжное, простое и недорогое решение для двухпозиционного термостатирования без электроники, проверенное десятилетиями эксплуатации в самых разных условиях.
