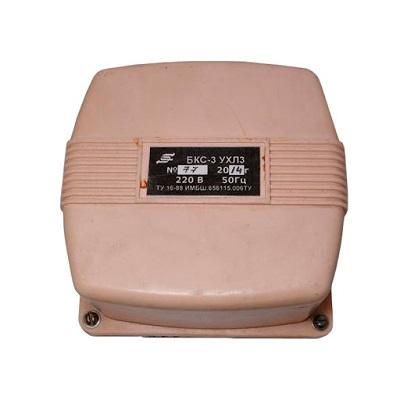

Блоки контроля сопротивления БКС-2, БКС-2И, БКС-3

Наличие: В наличии

Цену уточняйте

Описание

Блоки контроля сопротивления БКС-2, БКС-2И, БКС-3 — это надёжные релейные устройства, предназначенные для сигнализации и управления по уровню электропроводных жидких и сыпучих сред (вода, растворы, руда, уголь, порода, зерно, шлам и др.) с помощью погружных электродных датчиков уровня (ДУ).

Они широко применяются в системах автоматизации технологических процессов на предприятиях горнодобывающей, металлургической, пищевой, химической промышленности, в котельных, очистных сооружениях, бункерах, силосах, резервуарах и т.д.

Общее назначение и принцип работы

Блоки измеряют сопротивление между измерительным электродом (электродами) и общим (обычно стенка ёмкости или отдельный электрод) и сравнивают его с заданным порогом. При достижении порога срабатывает выходное реле → замыкаются/размыкаются контакты для включения сигнализации, насосов, задвижек, конвейеров и т.д.

БКС-2 / БКС-2И — более ранняя / упрощённая серия
БКС-3 / БКС-3И — последующая, чаще встречающаяся в продаже с улучшенной помехозащищённостью и стабильностью

Сравнительная таблица основных модификаций

Параметр	БКС-2 / БКС-2.0	БКС-2И / БКС-2.1И, БКС-2.2И	БКС-3 / БКС-3.1, БКС-3.2	БКС-3И / БКС-3.1И, БКС-3.2И
Кол-во контролируемых уровней	1 или 2	1 или 2	1 или 2	1 или 2
Искробезопасные входные цепи	Нет	Нет	Нет	Есть (для взрывоопасных зон)
Диапазоны сопротивления, кОм	0–150 / 0–6300 (обычно 2 диапазона)	0–150 / 0–6300 или 0–300 / 0–6300	0–300 / 0–6300	0–300 / 0–6300
Напряжение питания, В	220 (возможны 110, 127, 380)	220 (возможны 110, 127)	220 (возможны 110, 127)	220 (возможны 110, 127)
Допустимое отклонение напряжения	–15…+10 %	–15…+10 %	–15…+10 %	–15…+10 %
Частота, Гц	50 / 60	50 / 60	50 / 60	50 / 60
Максимальное коммутируемое напряжение контактов, В	≤ 220–380	≤ 220–380	≤ 220–380	≤ 220–380
Максимальный коммутируемый ток, А	≤ 4	≤ 4	≤ 4	≤ 4
Потребляемая мощность, ВА, не более	5–8	5–8	5–8	5–8
Макс. напряжение на электродах (открытая цепь), В	~ 24–40	~ 24–40	~ 24–40	≤ 40 (искробезопасное)
Макс. ток в цепи электродов, мА	—	—	—	≤ 10 (в искробезопасной цепи)
Климатическое исполнение	УХЛ4	УХЛ4	УХЛ4	УХЛ4
Степень защиты корпуса	IP20–IP30	IP20–IP30	IP20–IP30	IP20–IP30
Наработка на отказ, ч	≥ 15 000	≥ 15 000	≥ 20 000–30 000	≥ 20 000–30 000
Средний срок службы, лет	6–8	6–8	8–10	8–10
Статус в 2025–2026 гг.	Часто складские остатки, частично снят с производства	Производится ограниченно	Активно производится	Активно производится

Ключевые особенности БКС-2 и БКС-2И

Простая и надёжная схема на трансформаторе и реле.
Два переключаемых диапазона чувствительности (перемычка или переключатель).
Подходит для сред с относительно стабильной проводимостью.
БКС-2И — чаще всего обозначает искробезопасное исполнение или модификацию с улучшенной помехоустойчивостью (в разных производителях трактуется по-разному).

Ключевые особенности БКС-3 и БКС-3И

Улучшенная защита от помех и наводок.
Более стабильная работа при высокой влажности и низкой проводимости среды.
БКС-3И — обязательно искробезопасные цепи по входу → можно подключать электроды во взрывоопасной зоне (0, 1, 2 классы, при условии соответствующего барьера или исполнения блока).
Регулировка чувствительности резистором «Настройка» на передней панели.
Гистерезис между включением и отключением (особенно удобно при двухуровневом контроле: насос не включается/выключается слишком часто).
