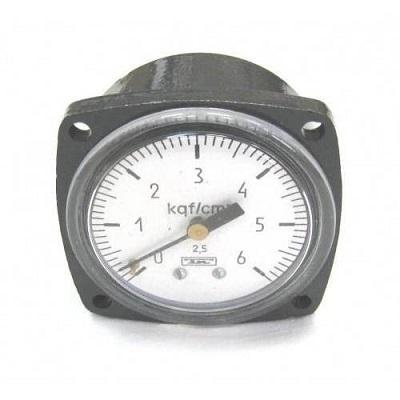

Манометр МТП-1М

Наличие: В наличии

Цену уточняйте

Описание

Манометр МТП-1М — это технический показывающий манометр общепромышленного назначения с радиальным штуцером (без фланца), предназначенный для измерения избыточного давления жидких и газообразных неагрессивных, некристаллизующихся сред (вода, пар, масло, воздух, бензин, керосин и др.). По специальному заказу изготавливается для работы с кислородом, ацетиленом и другими газами.

Модель широко применяется в различных отраслях промышленности, энергетике, ЖКХ, на транспорте, в системах гидравлики и пневматики, а также на спецтехнике (автокраны, автовышки и т.п.).

Основные технические характеристики

Параметр	Значение
Диаметр корпуса	60 мм
Расположение присоединительного штуцера	Радиальное (снизу, подключение к процессу снизу)
Присоединительная резьба	М12×1,5
Класс точности	2,5 (наиболее распространённый) или 4,0
Пределы измерения избыточного давления	0…1,6; 0…2,5; 0…4; 0…6; 0…10; 0…16; 0…25; 0…40; 0…60; 0…100; 0…160; 0…250; 0…400 кгс/см² (0…0,16…40 МПа)
Температура окружающей среды	от –60 °C до +60 °C
Температура измеряемой среды	обычно от –50 °C до +60…+80 °C (зависит от исполнения и среды)
Климатическое исполнение	В3 (по ГОСТ 15150)
Степень защиты от пыли и влаги	IP42 или IP00 (в зависимости от источника)
Относительная влажность	до 80 %
Масса	не более 0,16–0,2 кг
Материал корпуса	сталь (окрашенная)
Чувствительный элемент	трубчатая пружина (обычно медный сплав)
Нормативные документы	ТУ 25-7310.0045-87, ГОСТ 2405-88

Примечание по ацетилену — для измерения давления ацетилена допускаются только пределы 0…4 и 0…40 кгс/см² (специальное исполнение с соответствующей маркировкой).

Принцип работы

Манометр работает по принципу деформации трубчатой пружины (т.н. пружины Бурдона) под действием избыточного давления. Давление через штуцер передаётся внутрь пружины, вызывая её раскручивание. Через передаточный механизм движение передаётся на стрелку, которая перемещается по шкале, показывая текущее значение давления.
