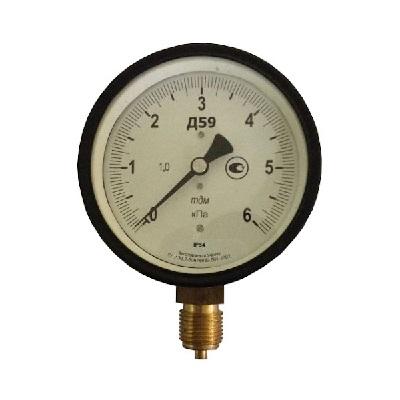

Напоромер Д-59

Напоромер манометрический Д-59 — это надежный технический прибор для точного измерения малых давлений. Он широко применяется в системах вентиляции, отопления, кондиционирования воздуха, газоснабжения, котельных установках, а также в других отраслях промышленности, где требуется контроль небольших избыточных или вакуумметрических давлений неагрессивных сред.

Назначение

Напоромер Д-59 предназначен для измерения небольших значений избыточного и вакуумметрического давления неагрессивных к медным сплавам и оловянной бронзе жидкостей и газов (воздух, природный газ, инертные газы и т.п.). Прибор относится к классу мембранных (диафрагменных) напоромеров с коробчатой мембраной.

Основные технические характеристики

• Диаметр корпуса — 100 мм
• Класс точности — 1,0 или 1,5 (в зависимости от исполнения)
• Степень защиты оболочки — IP40
• Расположение штуцера (присоединение) — радиальное (сзади)
• Резьба присоединительного штуцера — чаще всего М20×1,5 (возможны другие варианты по заказу)
• Материал корпуса — сталь (обычно с черным покрытием)
• Материал измерительного элемента — медный сплав / оловянная бронза (коробчатая мембрана)
• Стекло — техническое плоское
• Стрелка — алюминиевая, черная, с красным наконечником-указателем
• Циферблат — белый, с черной шкалой и красной осевой линией

Диапазоны измерения (наиболее распространенные)

Прибор выпускается в большом количестве шкал, основные популярные диапазоны:

• 0…4 кПа
• 0…6 кПа
• 0…10 кПа
• 0…16 кПа
• 0…25 кПа
• 0…40 кПа

Также встречаются исполнения в кгс/см² для чуть больших давлений (0…0,1; 0…0,16; 0…0,25; 0…0,4; 0…0,6; 0…1; 0…1,6; 0…2,5; 0…4; 0…6; 0…10; 0…16 кгс/см²), но классический Д-59 чаще всего именно низконапорный (до 40 кПа).

Условия эксплуатации

• Температура окружающей среды: от -30 °C до +60 °C (или -50…+60 °C в специальных исполнениях)
• Относительная влажность воздуха: до 80 % при +35 °C
• Колебания рабочей среды и корпуса — не допускаются (прибор не виброустойчивый в базовом исполнении)
• Рабочее положение — вертикальное (штуцером вниз)

Принцип действия

Работа основана на упругой деформации коробчатой мембраны (диафрагмы) под действием измеряемого давления. Деформация через передаточный механизм передается на ось стрелки, которая показывает значение на шкале.

Преимущества Д-59

• Высокая чувствительность к малым давлениям
• Простая и надежная конструкция
• Доступная цена
• Широкий выбор диапазонов
• Длительный срок службы при правильной эксплуатации

Комплект поставки (стандартный)

• Напоромер Д-59
• Паспорт (с отметкой о поверке)
• Упаковка

При необходимости приборы проходят первичную поверку и поставляются с клеймом поверителя.

Напоромер Д-59 — проверенное временем решение для измерения микродавлений и разрежения в системах с невысокими требованиями к виброзащите и агрессивности среды.
