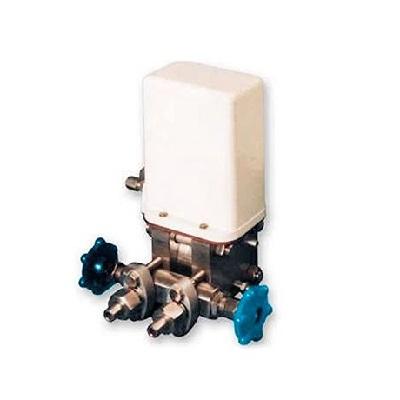

Преобразователь пневматический разности давлений ДПП-2

Наличие: В наличии

Цену уточняйте

Описание

Преобразователь пневматический разности давлений ДПП-2 (а также модификации ДПП-2М, ДПП-2-11, ДПП-2-12 и др.) — это классический пневматический дифференциальный преобразователь (дифманометр-перепадомер-расходомер-уровнемер), разработанный ещё в советское время и до сих пор широко применяемый в промышленности.

Назначение

Преобразователь предназначен для:

измерения перепада (разности) давлений неагрессивных и агрессивных жидкостей и газов;
измерения расхода жидкостей и газов по методу переменного перепада давления (с использованием сужающих устройств — диафрагм, сопел и т.п.);
измерения уровня жидкостей в резервуарах под избыточным или атмосферным давлением;
преобразования измеренного значения в унифицированный пневматический сигнал 20–100 кПа (0,2–1,0 кгс/см²).

Выходной сигнал передаётся по пневмолинии на расстояние до 150–300 м (в зависимости от внутреннего диаметра трубки — обычно 4 мм).

Прибор используется в системах автоматического контроля, управления и регулирования технологических процессов в различных отраслях.

Основные области применения

нефтехимическая и нефтеперерабатывающая промышленность;
химическая промышленность;
энергетика (ТЭС, котельные);
металлургия;
пищевая и другие отрасли промышленности, где требуется надёжная пневматическая передача сигнала.

Принцип действия

Преобразователь работает на основе силового компенсационного метода с пневматической обратной связью. Измеряемая разность давлений воздействует на мембрану (или сильфон), которая через систему рычагов перемещает заслонку относительно сопла. Изменение зазора изменяет давление в камере обратной связи, что формирует линейный выходной сигнал 20–100 кПа.

Основные технические характеристики

Параметр	Значение
Выходной сигнал	20–100 кПа (0,2–1,0 кгс/см²)
Питание	Сжатый воздух 140 ± 14 кПа, расход до 5 л/мин
Пределы допускаемой основной погрешности	±0,5%; ±1,0%; ±1,5% (в зависимости от исполнения)
Диапазоны измерения перепада давления	от 0–4…10 кПа до 0–100…630 кПа (основные пределы зависят от модификации)
Максимальное рабочее (статическое) давление	2,5; 16; 40 МПа (в зависимости от исполнения)
Температура измеряемой среды	обычно от -30…+120 °C (расширенные до +200…+300 °C в спец. исполнениях)
Температура окружающего воздуха	-30…+50 °C (или -50…+50 °C в климатическом исполнении УХЛ)
Степень защиты корпуса	IP54 по ГОСТ 14254
Масса	8–15 кг (в зависимости от исполнения)
Межповерочный интервал	2 года

Основные модификации и диапазоны (примеры):

ДПП-2-11: 0–100…630 кПа, Pстат до 16 МПа
ДПП-2-12: 0–16…63 кПа, Pстат до 16 МПа
ДПП-2-13: 0–4…10 кПа, Pстат до 2,5 МПа
ДПП-2-14 / ДПП-2-15: высокое статическое давление до 40 МПа

Также существуют исполнения с разделительными мембранами (ДПП-2РМ) для агрессивных сред, вязких жидкостей, суспензий и т.п.

Материалы

Детали, контактирующие со средой: углеродистая сталь, нержавеющая сталь 12Х18Н10Т, сплав 36НХТЮ, титан, фторопласт, резина и др. (в зависимости от шифра исполнения).
Корпус: алюминиевые сплавы, сталь с покрытием.

Преимущества

Высокая надёжность и долговечность (работает десятилетиями);
Не требует электрического питания;
Взрыво- и пожаробезопасность;
Устойчивость к электромагнитным помехам;
Простота обслуживания и ремонта.

Комплект поставки (стандартный)

Преобразователь ДПП-2 в выбранном исполнении;
Руководство по эксплуатации (паспорт);
Комплект монтажных частей (по заказу);
Вентильный блок (по заказу).

Для заказа указывайте: шифр исполнения, диапазон измерения, класс точности, материал мембраны/сильфона, климатическое исполнение и дополнительные опции (вентильный блок, разделительные мембраны и т.д.).
