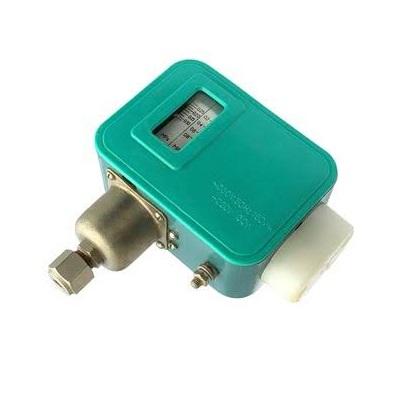

Датчик-реле давления Д210-11

Прибор широко применяется в холодильных установках, системах отопления, водоснабжения, пищевом оборудовании (например, в котлах КПЭ), компрессорных станциях, гидравлических и пневматических системах, а также в других отраслях промышленности.

Назначение

Датчик-реле Д210-11 срабатывает при достижении заданных пределов давления (уставок), замыкая или размыкая электрическую цепь. Используется для:

• включения/выключения насосов, компрессоров, вентиляторов;
• сигнализации отклонения давления;
• защиты оборудования от недопустимого повышения или понижения давления.

Основные технические характеристики

• Тип прибора: электромеханическое датчик-реле давления (реле давления)
• Климатическое исполнение: У3 по ГОСТ (умеренный климат)
• Степень защиты: IP54 (обычное исполнение)
• Условия эксплуатации:
  • температура окружающего воздуха: от -10 °C до +50…+60 °C (в зависимости от модификации)
  • относительная влажность: до 80% при +25 °C
  • атмосферное давление: 84…107 кПа (630…800 мм рт. ст.)
• Рабочее положение: вертикальное, штуцером (датчиком) вниз
• Масса: не более 0,8 кг
• Гарантийный срок: обычно 8 лет (у современных производителей)
• Средний срок службы: не менее 10–12 лет

Электрические характеристики

• Коммутируемая цепь: ~220 В / 50 Гц или =110…220 В (в зависимости от исполнения)
• Допустимое отклонение напряжения: +10 % / –15 %
• Нагрузка контактов: обычно до 10 А при cos φ ≥ 0,5 (переменный ток)
• Контакты: 1 группа переключающих (НО + НЗ)

Метрологические характеристики

• Пределы уставок срабатывания (диапазоны настройки) — зависят от модификации:

• Зона возврата (дифференциал, гистерезис): регулируемая, обычно 0,05…0,3 МПа (зависит от диапазона и настройки)
• Основная погрешность срабатывания: ±4–6 % от верхнего предела диапазона
• Скорость изменения давления при настройке: не более 0,05 МПа/мин (0,5 кгс/см² в минуту)

Присоединение и конструкция

• Присоединение к процессу: резьбовое, чаще всего М20×1,5 или G½" (зависит от года выпуска и производителя)
• Материал штуцера: сталь или латунь
• Чувствительный элемент: сильфон или мембрана
• Монтаж: щитовой или на трубопровод (через штуцер)

Условия хранения и транспортировки

Хранить в упаковке производителя при температуре от -50 °C до +50 °C и влажности не более 95 %.

Аналоги

• ДЕМ-102
• РД-2 (некоторые модификации)
• РД-2Т
• Современные электронные аналоги: РД-2М, датчики давления с релейным выходом Danfoss, РМ-5304 и др.

Примечание: точные пределы настройки, электрические параметры и присоединительная резьба зависят от конкретной модификации (Д-210-11, Д210-11-1, Д210-11-2 и т.д.) и года выпуска.
