Микроомметр Ф4104-М1

Наличие: В наличии

Цену уточняйте

Описание

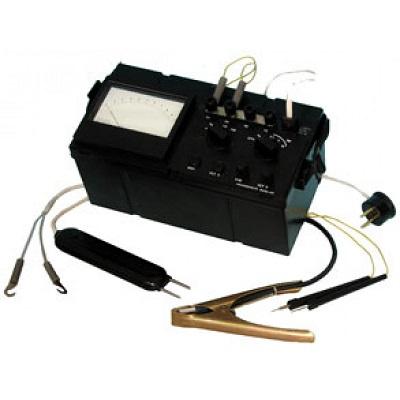

Микроомметр Ф4104-М1 — многопредельный стрелочный прибор для точного измерения малых сопротивлений постоянному току. Это один из самых популярных и до сих пор выпускаемых/используемых микроомметров в промышленности, энергетике, металлургии, железнодорожном транспорте и лабораторных условиях.

Прибор широко применяется в энергетике, машиностроении, металлургии, на предприятиях ЖКХ, в лабораториях и на производстве для проверки:

переходных сопротивлений контактов выключателей, разъединителей, сборных шин
сопротивления заземляющих устройств
сопротивления пайки, сварки, болтовых соединений
обмоток трансформаторов, электродвигателей, катушек
кабелей и проводов малой длины

Ф4104-М1 является современным объединяющим аналогом устаревших моделей Ф410 и Ф415.

Принцип действия

Метод четырёхпроводного (Kelvin) измерения падения напряжения на объекте при протекании стабилизированного импульсного тока. Это позволяет исключить влияние сопротивления соединительных проводов и переходных сопротивлений контактов.

Основные технические характеристики

Диапазон измерения	Ток измерения (мин.–макс.), А	Длительность импульса тока, мс (не более)	Класс точности	Предел допускаемой основной погрешности (от конечного значения диапазона)
0–100 мкОм	3 – 4	160	4,0	±4,0 %
0–1 мОм	3 – 4	160	2,5	±2,5 %
0–10 мОм	3 – 4	160	2,5	±2,5 %
0–100 мОм	0,6 – 0,8	800	2,5	±2,5 %
0–1 Ом	0,6 – 0,8	800	2,5	±2,5 %
0–10 Ом	0,6 – 0,8	800	1,5	±1,5 %
0–100 Ом	—	—	1,5	±1,5 %
0–1 кОм	—	—	1,5	±1,5 %
0–10 кОм	—	—	1,5	±1,5 %
0–100 кОм	—	—	1,5	±1,5 %
0–1 МОм	—	—	1,5	±1,5 %
0–10 МОм	—	—	1,5	±1,5 %

Рабочие условия эксплуатации:
- Температура окружающего воздуха: от -10 °C до +40 °C (или до +50 °C в зависимости от модификации/уточнения производителя)
- Относительная влажность: до 80 % при +25 °C
Питание:
- От сети ~220 В ±22 В, 50±0,5 Гц (или 60 Гц), гармоники до 5 %
- От встроенных элементов (9 шт. типа А373 / R20, напряжение 10,5–15 В)
- Потребляемая мощность от сети — не более 15 ВА
Конструкция:
- Портативный, в прочном металлическом корпусе
- Стрелочный индикатор
- Импульсный режим измерения (защита объекта от нагрева)
- Четырёхпроводная схема подключения
- Комплект поставки: микроомметр, токовые и потенциальные щупы/провода, зажимы, сумка для переноски, руководство по эксплуатации, паспорт, иногда элементы питания
Масса: ≈ 3,5–4,5 кг (в зависимости от комплектации)
Габаритные размеры: ≈ 320 × 240 × 140 мм (ориентировочно)
