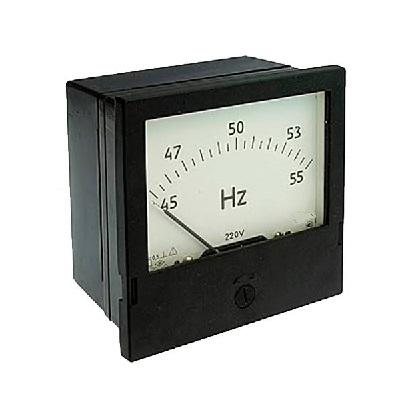

Частотомер Ц300-М1

Прибор широко используется в распределительных щитах, на подстанциях, в котельных, дизель-генераторных установках и других объектах, где требуется надёжный контроль частоты сети 50 Гц в диапазоне около номинального значения.

Основное назначение

Измерение частоты в однофазных и трёхфазных цепях переменного тока промышленной частоты (обычно 50 Гц).

Основные технические характеристики

• Диапазоны измерения (самые распространённые исполнения):
  • 45–55 Гц (самое популярное исполнение)
  • 48–51 Гц
  • 49–51 Гц
  • 55–65 Гц (реже)
  • 58–62 Гц (реже)
• Класс точности: 0,5 или 0,2 (в зависимости от конкретного исполнения и года выпуска)
• Номинальное напряжение питания / измерения (непосредственное включение):
  • 100 В
  • 127 В
  • 220 В
  • 380 В
• Вариант включения: Непосредственно в сеть или через трансформатор напряжения (ТН) с вторичным напряжением 100 В или 127 В
• Габаритные размеры (лицевая панель × глубина): 120 × 120 × 95 мм (самый распространённый корпус)
• Размер выреза в щите — 112 × 112 мм
• Масса — не более 0,7 кг
• Угол поворота стрелки — 90°
• Шкала — равномерная, с ценой деления обычно 0,2–0,5 Гц (зависит от диапазона)
• Климатическое исполнение — УХЛ4 или аналог (группа исполнения по устойчивости к климату)

Условия эксплуатации

• Температура окружающего воздуха: от –40 °C до +50 °C (иногда до +55 °C)
• Относительная влажность: до 95% при температуре +35 °C
• Группа механического исполнения — виброустойчивый (выдерживает вибрацию в пределах норм для щитовых приборов)

Конструктивные особенности

• Корпус — металлический или пластмассовый, пыле- и влагозащищённый
• Стекло — органическое или минеральное
• Крепление — на щит, на 4 винта (или защёлки в поздних версиях)
• Принцип действия — электромагнитный или ферродинамический (логометрическая система)
• Потребляемая мощность — небольшая (обычно 3–8 ВА)

Аналоги и взаимозаменяемость

• С300-М1, С300-М1-1
• Э352, Э361, Э363, Э373
• Н3097, Н397
• Е374, Е375
• Ц300-М1-1 (меньший корпус 96×96 мм)

Частотомер Ц300-М1 остаётся одним из самых надёжных и неприхотливых стрелочных частотомеров для работы в жёстких промышленных условиях.
