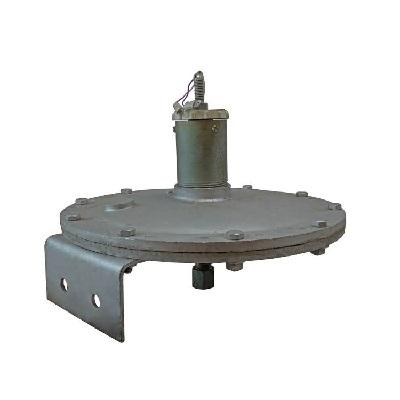

Датчик-реле напора и тяги ДНТ-1

Наличие: В наличии

Цену уточняйте

Описание

Датчик-реле напора и тяги ДНТ-1 — это классический советский/российский электромеханический датчик-реле (реле давления), предназначенный для двухпозиционного (вкл/выкл) контроля и регулирования низкого избыточного давления (напора), вакуумметрического давления (тяги) и перепада давлений воздуха, неагрессивных газов, пара и воды.

Широко применяется в системах автоматики котельных, газового оборудования, вентиляционных системах, тепловых пунктах, сушильных установках, пневмосистемах и других объектах, где требуется надежная сигнализация или управление при очень малых давлениях.

Основное назначение

Контроль и двухпозиционное регулирование давления в диапазоне от небольшого разрежения до небольшого избыточного давления
Сигнализация отклонения давления за заданные пределы
Защита оборудования (отключение горелок, вентиляторов, насосов и т.д. при недопустимом падении тяги или напора)

Технические характеристики

Параметр	Значение
Пределы уставок (диапазон настройки)	0,1 – 0 – 1,0 кПа (10 – 0 – 100 кгс/м²)
Допустимое давление перегрузки	10 кПа (1000 кгс/м²)
Зона возврата (гистерезис)	не более 25% от верхнего предела уставки
Коммутируемая мощность контактов	~ до 60 Вт (обычно 220 В ~ 2–5 А, 24–60 В =)
Контролируемая среда	воздух, неагрессивные газы, пар, вода
Температура окружающей среды	от –30 °C до +50 °C
Относительная влажность	до 95±3 % при 35 °C
Устойчивость к вибрации	частота до 25 Гц, амплитуда не более 0,1 мм
Положение при монтаже	вертикальное, штуцером вниз
Присоединение	резьбовое (обычно штуцер под шланг Ø 6–10 мм)
Степень защиты	IP54 (в большинстве исполнений)
Масса	≈ 0,8–1,2 кг

Конструкция и принцип работы

Датчик состоит из трёх основных узлов:

Чувствительный элемент — мембрана (резина или металлорезина).
Пружина настройки — регулирует уставку по шкале (обычно две гайки: для напора и для тяги).
Контактная группа — микропереключатель или группа контактов (НО + НЗ).

При изменении давления мембрана прогибается → преодолевает усилие пружины → переключает контакты в момент достижения уставки.

Установка и монтаж

Только вертикально, штуцером вниз (иначе возможны ложные срабатывания из-за конденсата).
Крепление — на кронштейн или непосредственно на трубопровод через штуцер и гибкий шланг.
Рекомендуется ставить отборные устройства / импульсные трубки для защиты от пульсаций и агрессивных сред.

Аналоги и современные замены

ДНТ-100 (старое обозначение, часто встречается в документации)
Современные электронные аналоги: ДЕМ-202, ДЕМ-205, РД-1,0, прессостаты типа DG, KPI и др.
При замене важно учитывать ток контактов и диапазон — у ДНТ-1 он очень низкий (до 1 кПа ≈ 10 мм вод. ст.).

ДНТ-1 — проверенное десятилетиями решение, отличается высокой надёжностью, простотой и ремонтопригодностью в полевых условиях.
