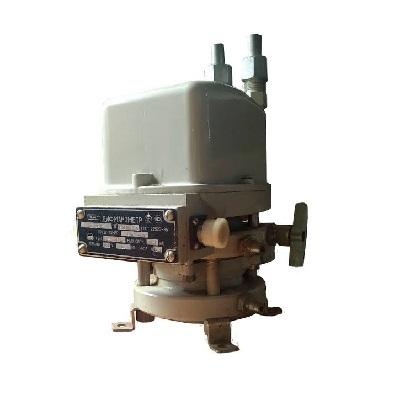

Преобразователь разности давления ДМЭУ-МИ, ДМЭ-МИ, ДМЭР-МИ

Преобразователь разности давления ДМЭУ-МИ (ДМЭ-МИ, ДМЭР-МИ) — это серия малогабаритных измерительных преобразователей (дифманометров) с компенсацией магнитных потоков, предназначенных для работы в промышленных системах, включая объекты атомной энергетики (исполнение для АЭС).

Назначение и модификации

Преобразователи предназначены для непрерывного преобразования измеряемого параметра в унифицированный токовый выходной сигнал (обычно 0–5 мА или 4–20 мА) и передачи его на вторичные приборы, системы АСУ ТП и т.д.

• ДМЭ-МИ — дифманометр-перепадомер: измерение разности (перепада) давлений жидких, газообразных сред и пара.
• ДМЭУ-МИ — дифманометр-уровнемер: измерение уровня столба жидкости (в т.ч. находящейся под избыточным давлением).
• ДМЭР-МИ — дифманометр-расходомер: измерение расхода жидких, газообразных сред и пара (по перепаду давления на сужающем устройстве).

Приборы ремонтопригодны, имеют исполнение для АЭС, отличаются высокой надёжностью и длительным сроком службы в жёстких условиях эксплуатации.

Основные технические характеристики

1. Предельные номинальные перепады давления (ΔP)
   • ДМЭ-МИ: 0,04; 0,063; 0,1; 0,16; 0,25; 0,4; 0,63; 1; 1,6; 2,5; 4; 6,3; 10; 16 кгс/см² Также варианты в кгс/м²: 400; 630; 1000; 1600; 2500; 4000; 6300
   • ДМЭУ-МИ: 0,04; 0,063; 0,1; 0,16; 0,25; 0,4; 0,63; 1; 1,6; 2,5 кгс/см² (аналогичные низкие значения в кгс/м²)
   • ДМЭР-МИ: чаще 0,63; 1; 1,6; 2,5; 4; 6,3 кгс/см² и выше (для расхода)
2. Единицы измерения расхода (для ДМЭР-МИ): кг/ч, т/ч, м³/ч, л/ч и др.
3. Предельно допускаемое рабочее избыточное давление: 25; 100; 160; 250; 320; 400 кгс/см² (зависит от исполнения)
4. Классы точности: 1; 1,5
5. Выходной сигнал: унифицированный токовый 0–5 мА или 4–20 мА (в зависимости от модификации)
6. Питание: переменный ток 220 ±22 В, частота 50 ±1 Гц (или 60 ±1 Гц)
7. Климатическое исполнение: В4.1, УХЛ4.2, О4.2, Т2,3 и др. по ГОСТ
8. Степень защиты: IP54 или аналог (в зависимости от исполнения)
9. Виброустойчивость: группа L3
10. Габаритные размеры: ≈ 282 × 160 × 230 мм
11. Масса: не более 10,5 кг
12. Присоединение: резьбовое М20×1,5 или М22×1,5 (фланцевое по заказу)
13. Условия эксплуатации
    • Температура окружающего воздуха: от -30…+50 °C (в зависимости от климата)
    • Относительная влажность: до 98%
    • Атмосферное давление: 84–106,7 кПа

Принцип действия

В основе — малогабаритный измерительный блок с компенсацией магнитных потоков. Измеряемая разность давлений воздействует на мембрану, перемещение которой преобразуется магнитомодуляционным преобразователем в электрический сигнал, усиливаемый электронным блоком.

Преимущества

• Надёжность и ремонтопригодность
• Исполнение для АЭС
• Широкий диапазон измеряемых перепадов
• Стабильная работа с агрессивными средами (при правильном выборе материала мембраны)
• Длительное сохранение популярности в теплоэнергетике, нефтегазе, химической промышленности

Изготавливаются по ТУ 25-02.102140-79 (или актуальным редакциям).

Если требуется конкретное исполнение (определённый диапазон ΔP, материал мембраны, выходной сигнал, цена, наличие на складе), укажите дополнительные параметры — подберём точную модификацию.
