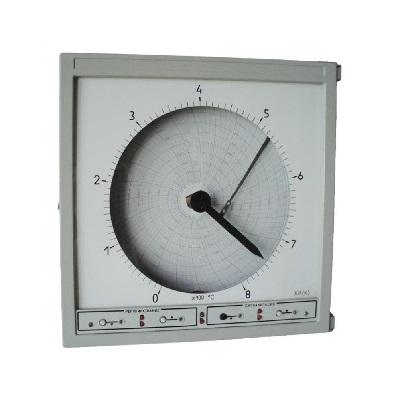

Прибор регистрирующий ДИСК-250

Наличие: В наличии

Цену уточняйте

Описание

Прибор регистрирующий ДИСК-250 — это классический одноканальный самопишущий регистратор (бумажный самописец) с дисковой диаграммной лентой диаметром 250 мм. Это надёжный аналоговый прибор советского/российского производства, который десятилетиями использовался в промышленности для непрерывной регистрации параметров технологических процессов.

Основное назначение

Прибор предназначен для:

измерения
индикации (показания на шкале)
непрерывной регистрации на дисковой диаграммной бумаге
(в зависимости от исполнения) сигнализации и регулирования

одного физического параметра, преобразованного в унифицированный электрический сигнал.

Наиболее часто регистрируемые величины:

температура (от термопар, термометров сопротивления)
давление
расход
уровень
разрежение / тяга
положение исполнительных механизмов
напряжение / ток постоянного тока
сигналы от пирометров, тензодатчиков и др.

Конструктивные особенности

Диаграммный носитель — круговая (дисковая) бумага Ø 250 мм
Время одного полного оборота диаграммы (период записи) — обычно 24 часа (самый распространённый вариант), также встречаются 1 ч, 8 ч, 7 сут, 31 сут и др.
Запись ведётся чернильной или фибровой перьевой системой (одна или две записи на одном диске в некоторых исполнениях)
Класс точности измерения / регистрации: чаще всего 1,0 или 1,5 (в зависимости от модификации и диапазона)
Питание: ~220 В, 50 Гц (или ~127 В в старых версиях)
Габаритные размеры корпуса ≈ 322 × 322 × 117–150 мм (щитовой монтаж)
Степень защиты — IP40–IP54 (в зависимости от исполнения)
Масса ≈ 8–12 кг

Основные модификации и исполнения (примеры обозначений)

ДИСК-250 — базовый аналоговый вариант
ДИСК-250М — модернизированный (часто с улучшенным узлом привода, иногда микропроцессорный)
ДИСК-250И — для измерения тока / напряжения
ДИСК-250П — для работы с пирометрами / радиационными датчиками
ДИСК-250М СТАЛЬ — специальное исполнение для измерения температуры расплавленного металла (стали)
ДИСК-250 Р — с радиационным пирометром
Исполнения по входному сигналу: 0–5 мА, 0–20 мА, 4–20 мА, 0–10 мВ, 0–50 мВ, сигналы термопар (ХА, ХК, ПП, ПР и др.), ТС (Pt100, Cu50, 50М, 100П и др.)

Преимущества

Простота конструкции и высокая надёжность (многие экземпляры работают 30–40 лет)
Не требует источника бесперебойного питания для сохранения записи
Документальная запись на бумаге — юридически значимый архивный документ
Легко читается оператором без компьютера
Ремонтопригодность (до сих пор есть запчасти и мастера)
