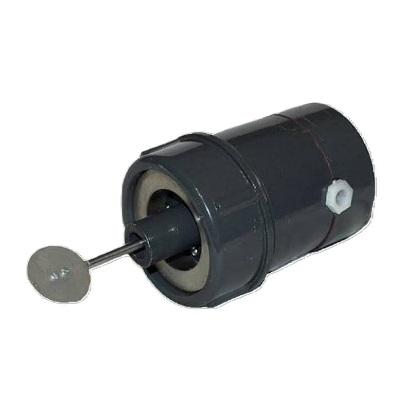

Реле потока РПИ

Наличие: В наличии

Цену уточняйте

Описание

Реле потока РПИ — механическое реле (сигнализатор) потока жидкости с визуальной индикацией и электрической сигнализацией. Предназначено для контроля наличия / отсутствия потока (или существенного снижения расхода) рабочей жидкости в трубопроводах, в том числе в условиях АЭС и других ответственных объектах.

Основное назначение

Сигнализация снижения расхода ниже заданного уровня (срабатывание контактов)
Визуальный контроль наличия потока (по отклонению стрелки-индикатора на крышке прибора)

Принцип действия

Механический, основан на отклонении заслонки (лопасти), помещенной в поток жидкости. Сила воздействия потока преодолевает усилие настроечной пружины → заслонка отклоняется → через систему рычагов и магнит (геркон или микропереключатель) происходит переключение электрических контактов. При отсутствии / слабом потоке заслонка возвращается в исходное положение пружиной → контакты размыкаются (или переключаются в зависимости от схемы).

На корпусе расположен стрелочный индикатор, который визуально показывает наличие потока.

Основные технические характеристики

Параметр	Значение
Диаметры условного прохода (Ду)	15, 20, 25, 32, 40, 50, 80, 100 мм (G½″ – 4″)
Температура рабочей жидкости	0 … +100 °C (в большинстве исполнений 0…+80 °C или до +100 °C)
Вязкость жидкости, не более	8·10⁻⁵ м²/с (80 сСт)
Рабочее давление, не более	1,0 МПа (10 кгс/см²)
Контролируемая среда	Вода, неагрессивные к материалам реле жидкости (некоторые исполнения — агрессивные среды)
Нагрузка на контакты	до 250 В, до 30 ВА / 1 А (постоянный ток от 1·10⁻⁶ А до 1 А)
Разброс срабатывания	не более ±5% от верхнего предела уставки
Температура окружающей среды	–40 … +60 °C (в большинстве исполнений –20…+50 °C или –40…+60 °C)
Относительная влажность, не более	80%
Степень защиты	IP40
Габаритные размеры (примерно)	Ø 82 × 257–275 мм (зависит от Ду)
Масса, не более	1,5 кг
Материалы	Корпус — сталь/латунь/нержавейка, заслонка — нержавеющая сталь и др.

Исполнения и модификации

РПИ — базовое исполнение
РПИ-Н — с насадкой (для врезки в трубопровод меньшего диаметра или упрощенного монтажа)
Различные индексы после цифры Ду (например, РПИ-50-1, РПИ-100-4) — отличаются диапазоном уставок, материалом, типом контактов, взрывозащищенностью и т.д.

Монтаж

Врезка в трубопровод (фланцевое, резьбовое или с насадкой соединение)
Направление потока — по стрелке на корпусе
Положение — обычно горизонтальное (иногда допускается вертикальное — уточнять в паспорте конкретного исполнения)
Настройка уставки — вращением регулировочного винта (натяжение пружины)

Применение

Системы охлаждения (АЭС, ТЭЦ, промышленные установки)
Насосные станции (защита от сухого хода)
Системы пожаротушения
Тепловые пункты, котельные
Технологические линии с контролем протока жидкости

Реле РПИ-15, РПИ-20, РПИ-25, РПИ-32, РПИ-40, РПИ-50, РПИ-80, РПИ-100 — проверенный прибор и до сих пор широко используемый благодаря надежности, простоте и возможности работы в жестких условиях (включая АЭС).
