Сигнализатор уровня ESP-50

Сигнализатор уровня ESP-50 — это надежный кондуктометрический (электродный) прибор для контроля и сигнализации уровня электропроводных жидкостей. Он широко применялся в системах автоматизации котельных, резервуаров, технологических ёмкостей, в том числе на судах и в стационарных установках.

Назначение

Сигнализатор ESP-50 предназначен для:

• сигнализации достижения заданных уровней жидкости (нижний, верхний, аварийный и др.);
• управления насосами, задвижками, клапанами (автоматическое наполнение / опорожнение резервуаров);
• звуковой и световой сигнализации при отклонении уровня;
• контроля до трёх уровней одновременно (в одном или разных резервуарах).

Работает с жидкостями, имеющими хорошую и слабую электрическую проводимость (вода, растворы солей, кислот, щелочей и многие технологические жидкости, кроме чистых углеводородов и дистиллированной воды с очень низкой проводимостью).

Принцип действия

Кондуктометрический: между электродами зонда и корпусом (или общим электродом) протекает переменный ток через жидкость при её касании электродов. Электронное реле фиксирует изменение проводимости и выдаёт управляющие сигналы на реле / сигнализацию.

Основные технические характеристики

• Количество контролируемых уровней — до 3 независимых каналов
• Диапазон удельной электропроводности контролируемой среды — от ~0,002 См/м (2·10⁻³ Ом⁻¹·м⁻¹) и выше (несколько диапазонов чувствительности)
• Точность срабатывания — ±5 мм (относительно оси или конца электрода)
• Максимальное рабочее давление — 6,4 МПа (64 кгс/см²)
• Температура контролируемой среды — до +200…+250 °C (в зависимости от исполнения зонда и прокладок)
• Температура окружающей среды (электронный блок) — от -30 °C до +50 °C (некоторые источники указывают -20…+50 °C)
• Питание — ~220 В ±10…15%, 50 Гц ±2%
• Потребляемая мощность — ≤ 12 ВА
• Длина электродов зонда — 100…2000 мм (наиболее часто до 1000 мм)
• Масса зонда с электродом — ≤ 0,41 кг
• Атмосферное давление — 80…120 кПа
• Коммутационная способность выходных реле — обычно ~220 В, 2–5 А (активная нагрузка)
• Степень защиты — IP54…IP65 (в зависимости от исполнения)

Комплект поставки (классический)

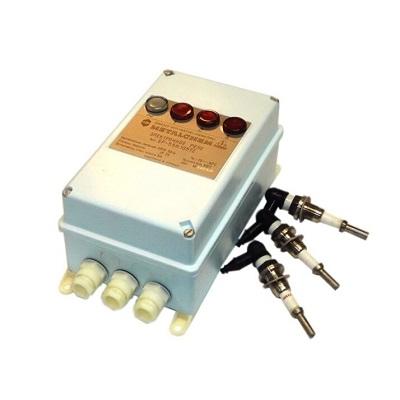

• Электронное реле EP-53 (или модификация EP-53N105TZ) — блок в корпусе с клеммами и индикацией
• Зонды (электроды) — SK-30, SK-35 или аналогичные (3 шт. для трёх уровней + общий электрод / стенка резервуара)
• Предохранители, запасные лампы накаливания (для индикации)

Преимущества

• Простота и надежность (минимум подвижных частей)
• Высокое рабочее давление и температура
• Возможность работы в агрессивных средах (при правильном выборе материала электродов)
• Независимая настройка каждого уровня
• Низкая стоимость по сравнению с современными радарными / ультразвуковыми приборами

Области применения

• Котельные установки (контроль уровня в барабанах котлов, деаэраторах)
• Питьевая вода, сточные воды, химические растворы
• Судовые системы (балластные, топливные, масляные танки)
• Пищевая, фармацевтическая, нефтехимическая промышленность
• Системы автоматического водоснабжения и канализации

Важно: ESP-50 (ЕСП-50) — прибор старого поколения. Сегодня чаще предлагают современные аналоги: РОС-301, ЭРСУ-3М, САУ-М, Endress+Hauser Liquipoint, VEGATOR и др. При замене ESP-50 обращайте внимание на совместимость по проводимости среды, давлению, температуре и монтажным размерам.
