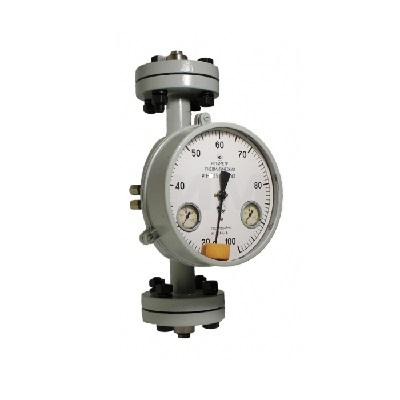

Ротаметры пневматические типа РП, РПО, РПФ

Наличие: В наличии

Цену уточняйте

Описание

Ротаметры пневматические типа РП, РПО, РПФ — это надежные приборы переменного сечения (ротаметры постоянного перепада давления) с пневматической дистанционной передачей сигнала, предназначенные для измерения объемного расхода плавноменяющихся потоков жидкостей и газов в промышленных технологических процессах.

Они сочетают местную индикацию расхода по шкале и преобразование измеряемой величины в унифицированный пневматический сигнал 0,02–0,1 МПа (0,2–1 кгс/см²), который передается на вторичные приборы (регистраторы, регуляторы, индикаторы и т.д.).

Основные модификации и их назначение

РП — базовое исполнение (сталь 12Х18Н9Т или аналогичные коррозионно-стойкие стали) Для измерения расхода чистых, слабозагрязненных, нейтральных к стали 12Х18Н9Т жидкостей и газов.
РПФ — фторопластовое исполнение (футеровка проточной части фторопластом-4 или аналогом) Для агрессивных сред (кислоты, щелочи, окислители и другие жидкости, нейтральные к фторопласту).
РПО — исполнение с обогревом (паровая или электрическая рубашка) Для кристаллизующихся, вязких или застывающих при охлаждении жидкостей (требуется поддержание температуры среды для предотвращения кристаллизации и закупорки).

Все три модификации имеют единую унифицированную пневмоголовку, что обеспечивает взаимозаменяемость и одинаковый принцип работы.

Основные технические характеристики (типовые значения по моделям РП / РПФ / РПО)

Параметр	Значение
Принцип действия	Постоянный перепад давления, поплавок в конической трубке
Выходной сигнал	Пневматический унифицированный 0,02–0,1 МПа (0,2–1 кгс/см²)
Питание	Сжатый воздух 140 ± 14 кПа (1,4 ± 0,14 кгс/см²), класс чистоты 0–3 по ГОСТ 17433
Погрешность измерения (основная приведенная)	±1,5%; ±2,5%; ±4% (в зависимости от модели и диапазона)
Нижний предел измерения	Не более 20% от верхнего предела
Температура измеряемой среды	РП: −40…+150 °C РПФ: −40…+150 °C РПО: +5…+150 °C (и выше при обогреве)
Температура окружающей среды	−30…+50 °C (ЖУ3) / −10…+50 °C и другие климатические исполнения
Рабочее давление	до 6,4 МПа (64 кгс/см²) — большинство моделей до 16 МПа в спец. исполнениях
Условный проход (Ду)	15, 25, 40, 50, 65, 80, 100 мм (в зависимости от модели)
Верхние пределы измерения по воде	от 0,1 м³/ч до 16 м³/ч (и более в старших моделях)
Материал проточной части	РП — сталь 12Х18Н9Т РПФ — сталь + футеровка фторопласт-4 РПО — сталь + рубашка обогрева
Климатическое исполнение	УХЛ 3.1, У2, Т3 и др. по ГОСТ 15150
Взрывозащищенность	Обычно общепромышленное, есть взрывозащищенные исполнения по заказу

Комплект поставки (стандартный)

Ротаметр в сборе (корпус + пневмоголовка + поплавок)
Паспорт / Руководство по эксплуатации
Комплект монтажных частей (по заказу: фланцы, прокладки, крепеж)
Сертификат о поверке (первичная поверка)

Преимущества серии РП / РПО / РПФ

Простота и надежность конструкции (отсутствие движущихся электрических частей)
Хорошая устойчивость к гидроударам и вибрациям
Возможность работы во взрывоопасных зонах (без искрообразования)
Легкая замена поплавка / шкалы под другой диапазон / среду
Долгий срок службы (особенно в РПФ для агрессивных сред)
Совместимость с большинством пневматических систем АСУ ТП советского / российского производства

Ротаметры типа РП, РПФ, РПО до сих пор широко применяются на химических, нефтехимических, пищевых, энергетических и других производствах, где требуется надежный пневматический сигнал расхода без использования электроники.

Если требуется точный подбор модели под конкретный расход, среду, давление и температуру — укажите параметры, и мы поможем выбрать оптимальный вариант (например, РП-02-2,5 ЖУЗ, РПФ-0,63 ЖУЗ, РПО-1,6 ЖУЗ и т.д.).
