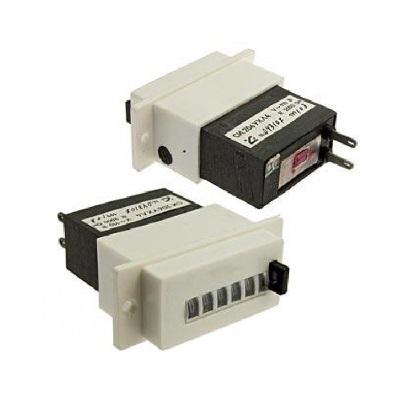

Счетчик импульсный СИ-206

Наличие: В наличии

Цену уточняйте

Описание

Счетчик импульсный СИ-206 — это надежный электромеханический (или электронно-механический в некоторых модификациях) суммирующий счетчик прямого счета электрических импульсов. Прибор широко применяется в системах автоматизации, учёта продукции на конвейерах, дозировании, контроле циклов работы оборудования, на производственных линиях и в лабораторных установках.

Назначение

Счетчик импульсов СИ-206 предназначен для автоматического суммирования и отображения количества электрических импульсов постоянного или переменного тока прямоугольной формы, поступающих от датчиков, концевых выключателей, герконов, фото- и индуктивных датчиков, энкодеров и других устройств.

СИ-206 — с ручным сбросом показаний на нули (кнопка сброса)
СИ-206-1 — без возможности сброса показаний (необратимый счёт)
Модификации СИ-206-М1, СИ-206-Д1, СИ-206-Д2 и др. — современные версии с улучшенными характеристиками входов, защитой кнопки сброса, широким диапазоном питания и встроенным питанием датчиков.

Основные технические характеристики (базовая модель СИ-206 / СИ-206-1)

Параметр	Значение
Диапазон счёта	0 … 999999 (6 разрядов)
Тип индикации	Электромеханический барабанный счётный механизм
Быстродействие	до 20 имп/с (в некоторых моделях до 30 имп/с)
Минимальная длительность импульса	20–25 мс
Минимальная длительность паузы	25 мс
Напряжение питания	= 6 / 12 / 24 / 48 / 60 / 110 В ~ 110 / 127 / 220 В (50 Гц)
Допустимое отклонение напряжения питания	±10 %
Потребляемая мощность	2–4 Вт (в зависимости от напряжения и модификации)
Входной сигнал	Прямоугольные импульсы постоянного тока, «сухой контакт», NPN / PNP (в современных модификациях)
Сброс показаний	Ручной (кнопка), в СИ-206-1 — отсутствует
Условия эксплуатации	Температура −10…+50 °C (некоторые модели −40…+70 °C) Влажность до 85 % без конденсации
Степень защиты	IP40–IP54 (в зависимости от исполнения)
Габаритные размеры (примерно)	72 × 31 × 74 мм или 95 × 30 × 70 мм (зависит от модификации)
Масса	≈ 0,15–0,25 кг
Средний срок службы	≥ 6–10 лет (при номинальной нагрузке)

Особенности популярных модификаций

СИ-206-М1 — кнопка сброса с блокировкой (защита от случайного нажатия), питание чаще ~220 В / =24 В, надёжная классика
СИ-206-Д1 / Д2 — расширенный диапазон питания (~60…260 В или =12…24 В), встроенный источник питания датчиков 12 В, несколько типов входов («сухой контакт», NPN, PNP), повышенная помехоустойчивость
Современные версии — часто имеют более высокое быстродействие (до 30 имп/с) и лучшую защиту от дребезга контактов

Монтаж и подключение

Крепление — на щит через фланец (отверстия под винты)
Подключение — клеммная колодка на задней панели
Входные сигналы подаются на соответствующие клеммы «+» / «–» / «вход» (в зависимости от исполнения)

Области применения

Учёт количества изделий на конвейере
Контроль циклов работы прессов, штампов, фасовочных машин
Дозирование сыпучих материалов
Счёт посещений, проходов через турникеты
Лабораторное оборудование и стенды испытаний

Счетчик СИ-206 — это проверенное временем, простое и очень надежное решение для задач, где не требуется сложная логика, связь с ПК или программирование — только точный и долговечный подсчёт импульсов.
