Манометр точных измерений МТИ, ВТИ, МВТИ

Наличие: В наличии

Цену уточняйте

Описание

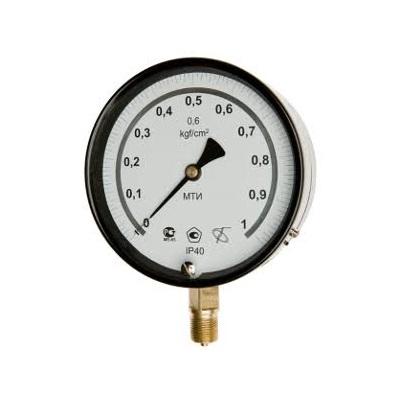

Манометр точных измерений МТИ, вакуумметр ВТИ и мановакуумметр МВТИ — это группа показывающих стрелочных приборов повышенной точности, предназначенных для прецизионного измерения давления в лабораторных, метрологических, поверочных и производственных условиях.

Эти приборы относятся к классической советской/российской традиции точных манометров и до сих пор широко применяются в промышленности, энергетике, нефтегазовой отрасли, калибровочных лабораториях и как образцовые средства измерения.

Основное назначение

МТИ — манометры точных измерений (измеряют избыточное давление)
ВТИ — вакуумметры точных измерений (измеряют вакуумметрическое давление)
МВТИ — мановакуумметры точных измерений (измеряют как избыточное, так и вакуумметрическое давление, имеют шкалу с переходом через ноль)

Измеряемая среда: неагрессивные к материалу чувствительного элемента жидкости и газы (некристаллизующиеся, маловязкие), температура рабочей среды до +150 °C (в большинстве исполнений).

Основные технические характеристики (типовые значения большинства производителей)

Параметр	Значение
Номинальный диаметр корпуса	150 мм или 160 мм
Класс точности	0,4 / 0,6 / 1,0 (наиболее распространены 0,6 и 1,0)
Диапазоны показаний (МТИ)	0…0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160 МПа (и др.)
Диапазоны показаний (ВТИ)	-0,1…0 МПа (-1…0 кгс/см²)
Диапазоны показаний (МВТИ)	-0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа и другие комбинации
Присоединительная резьба	М20×1,5 (радиальное расположение штуцера — наиболее распространено)
Материал корпуса	Сталь с покрытием, алюминиевый сплав или нержавеющая сталь (в завис. от исполнения)
Материал чувствительного элемента	Медный сплав, нержавеющая сталь 12Х18Н10Т, 36НХТЮ и др.
Степень защиты	IP40 (стандарт), IP54 / IP65 (виброустойчивые и специальные исполнения)
Климатическое исполнение	УХЛ3.1, У2, Т3 и др. (температура окружающего воздуха от -50…+60 °C)
Относительная влажность	до 95% при +35 °C
Масса	≈ 1,2–1,8 кг
Нормативная база	ТУ 25.05.1481-77 (основной документ), ГОСТ 2405-88, ГОСТ Р 8.802-2012

Специальные исполнения

ВУф / ВУ — виброустойчивые (с заполнением корпуса демпфирующей жидкостью — глицерин, силикон и т.п.)
КС — коррозионностойкие (все части, контактирующие со средой — из нержавеющей стали)
Кс — повышенная коррозионная стойкость
Обезжиренные — для работы с кислородом и другими окислителями
С корректором нуля — позволяет подстраивать показания «на ноль» в процессе эксплуатации

Преимущества приборов серии МТИ/ВТИ/МВТИ

Высокая точность и стабильность показаний
Простота конструкции и надёжность (трубка Бурдона)
Долгий срок службы (15–20 лет и более при правильной эксплуатации)
Возможность использования в качестве образцовых приборов при поверке технических манометров
Широкий выбор диапазонов и исполнений

Условия эксплуатации и ограничения

Не допускается резкое изменение давления (рекомендуется ставить демпферы или игольчатые вентили)
Запрещено измерять агрессивные среды без специального исполнения
Не предназначены для сред, кристаллизующихся или сильно загрязнённых
Приборы с диапазоном до 6 МПа часто допускают установку мембранного разделителя

Эти манометры остаются одним из самых узнаваемых и надёжных решений в сегменте точных стрелочных приборов давления.
