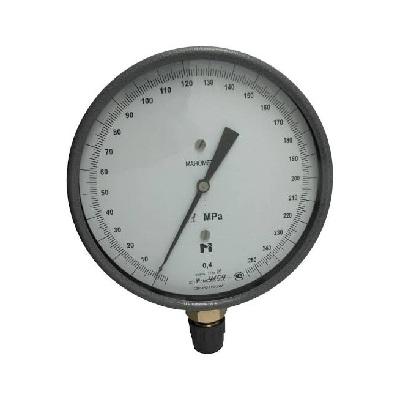

Манометры образцовые МО-11201, МО-11202, МО-11203

Наличие: В наличии

Цену уточняйте

Описание

Манометры образцовые МО-11201, МО-11202, МО-11203 — это классические деформационные поверочные (образцовые) приборы с условной шкалой, предназначенные для точной проверки и калибровки рабочих манометров, вакуумметров, мановакуумметров, а также преобразователей давления в лабораторных условиях.

Назначение и область применения

Приборы используются как эталонные средства измерения (второго или третьего разряда в зависимости от класса точности и методики поверки) для:

Поверки и калибровки показывающих манометров классов точности 1,0 и ниже
Проверки преобразователей давления
Точных измерений давления в лабораторных условиях (без вибраций, тряски и агрессивных сред)

Работают по принципу трубки Бурдона (деформационная трубчатая пружина).

Основные технические характеристики

Параметр	Значение
Модельный ряд	МО-11201, МО-11202, МО-11203
Диаметр корпуса	160 мм
Класс точности	0,4 (наиболее распространённый); реже встречаются 0,25 и 0,15
Шкала	Условная — 250 делений (для кл. т. 0,4)
Цена деления	1 условная единица
Диапазон измерения давления	от -0,1 до 60 МПа (-1…0…600 кгс/см²) в зависимости от исполнения
Присоединительная резьба	М20×1,5
Расположение штуцера	Радиальное (сзади)
Материал чувствительного элемента	Медный сплав (обычно латунь или бронза)
Материал корпуса	Металл с защитным стеклом
Температура окружающего воздуха	+5…+40 °C
Относительная влажность	до 80% при +25 °C
Климатическое исполнение	УХЛ 4.2 или аналогичное (лабораторное)
Масса	≈ 1,5–2 кг
Нормативная база	ТУ 25-05-1664-74 (или более поздние редакции)

Особенности условной шкалы

Все три модели имеют одинаковую шкалу на 250 условных единиц (для класса 0,4). Реальное значение давления определяется по таблице соответствия, которая прилагается к каждому прибору (в паспорте или отдельной вкладышем). Это позволяет использовать один и тот же корпус под разные диапазоны.

Примеры соответствия (примерные, точные значения — по паспорту конкретного прибора):

МО-11201 — низкие давления (обычно до 1–6 МПа / 10–60 кгс/см²)
МО-11202 — средние давления (обычно до 10–25 МПа / 100–250 кгс/см²)
МО-11203 — высокие давления (обычно до 40–60 МПа / 400–600 кгс/см²)

Комплектация (стандартная)

Сам манометр
Паспорт с таблицей соответствия условных единиц реальному давлению
Свидетельство о поверке (при покупке нового прибора)
Техническое описание (иногда отдельно)

Преимущества

Высокая надёжность и долговечность (многие приборы 1980–1990-х годов до сих пор в работе после поверок)
Простота конструкции
Отличная повторяемость показаний
Возможность регулировки нуля (арретир / корректор)

Условия эксплуатации

Только лабораторные / стационарные условия
Запрещено применение при вибрации, ударах, резких изменениях температуры
Измеряемая среда — неагрессивные к медным сплавам газы и жидкости

Манометры МО-11201 / 11202 / 11203 — это проверенная временем классика отечественного приборостроения, до сих пор широко применяемая в метрологических службах, на предприятиях нефтегазовой, энергетической и машиностроительной отраслей.
