Термопреобразователь ТСМ 1088

Наличие: В наличии

Цену уточняйте

Описание

Термопреобразователь сопротивления ТСМ 1088 предназначен для непрерывного измерения температуры жидких, газообразных и сыпучих сред, не агрессивных к материалу защитной арматуры. Благодаря своей надежности и невысокой стоимости, данная модель является стандартом для систем отопления, вентиляции (HVAC) и машиностроения.

Основные технические характеристики

Параметр	Значение
Чувствительный элемент	Медный (Cu)
Номинальная статическая характеристика (НСХ)	50М, 100М
Диапазон измеряемых температур	от –50 до +150 °C (кратковременно до +180 °C)
Класс допуска	А, В, С
Материал защитной арматуры	Сталь 12Х18Н10Т (нержавеющая)
Степень защиты от пыли и влаги	IP54 / IP65
Схема соединений	2-х, 3-х или 4-х проводная

Конструктивные особенности

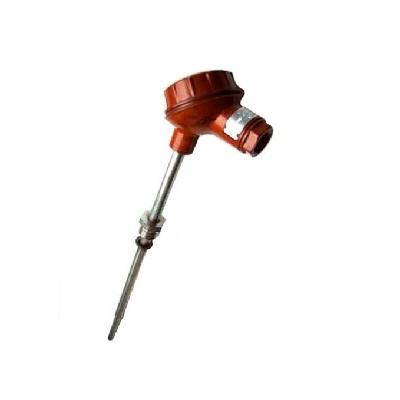

Датчик состоит из защитного чехла, внутри которого расположен чувствительный элемент, и алюминиевой или пластиковой коммутационной головки.

Устойчивость к вибрации: Исполнение прибора позволяет использовать его на объектах с повышенной вибрационной нагрузкой.
Варианты монтажа: Возможна комплектация передвижным штуцером для регулировки глубины погружения в измеряемую среду.
Инерционность: Время термической реакции составляет от 8 до 30 секунд (в зависимости от диаметра арматуры).

Габаритные размеры и исполнения

Модель ТСМ 1088 выпускается в различных модификациях, различающихся:

Длиной монтажной части ( $L$ ): от 60 до 2000 мм.
Диаметром защитной арматуры ( $D$ ): обычно 6, 8 или 10 мм.
Типом крепления: без штуцера, с неподвижным или передвижным штуцером (резьба M20x1.5, G1/2 и др.).

Схемы подключения

Для минимизации погрешности, возникающей из-за сопротивления проводов, рекомендуется использовать 3-х проводную схему подключения, особенно при значительной удаленности датчика от вторичного прибора (контроллера).
