Термопреобразователь ТСМ 0987

Термопреобразователь сопротивления ТСМ 0987 — это промышленный датчик, предназначенный для непрерывного измерения температуры жидких, газообразных и сыпучих сред, не агрессивных к материалу защитной арматуры.

Основные характеристики и назначение

Модель ТСМ 0987 широко применяется в системах контроля и регулирования температуры в энергетике, химической, пищевой и других отраслях промышленности.

• Тип НСХ (Номинальная статическая характеристика): 50М или 100М (медный чувствительный элемент).

• Диапазон измеряемых температур: от –50 до +150 °C (кратковременно до +180 °C).

• Материал защитной арматуры: нержавеющая сталь (обычно 12Х18Н10Т).

• Степень защиты от пыли и влаги: IP54 или IP65 (в зависимости от исполнения).

Конструктивные особенности

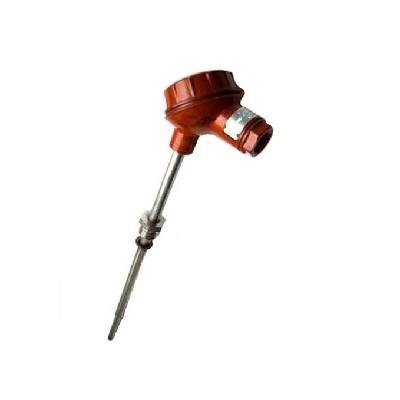

Датчик состоит из чувствительного элемента, помещенного в металлическую защитную гильзу, и клеммной головки для подключения проводов.

Технические параметры в таблице

Габаритные размеры и модификации

При заказе ТСМ 0987 важно учитывать параметры исполнения, которые могут варьироваться:

1. Длина монтажной части ($L$): от 60 до 2000 мм.

2. Диаметр защитной арматуры ($D$): обычно 8 мм или 10 мм.

3. Тип крепления: штуцер (подвижный или неподвижный), резьба (М20х1,5, М27х2 и др.).

Важно: Медные датчики (ТСМ) имеют линейную зависимость сопротивления от температуры, что делает их более бюджетными по сравнению с платиновыми (ТСП), но ограничивает верхний предел измерения (+150°C).

Преимущества модели

• Высокая стабильность показаний в умеренном температурном диапазоне.

• Долговечность за счет использования коррозионностойкой стали.

• Простота монтажа благодаря стандартным резьбовым соединениям.

• Взаимозаменяемость с большинством отечественных и зарубежных аналогов.

Пример расшифровки маркировки

ТСМ 0987 — 50М — В — 3 — 120 / 10

• 50М — тип чувствительного элемента.

• В — класс допуска.

• 3 — трехпроводная схема подключения.

• 120 — монтажная длина ($L$) в мм.

• 10 — диаметр арматуры ($D$) в мм.
