Прибор регистрирующий КСД3

Наличие: В наличии

Цену уточняйте

Описание

Прибор регистрирующий КСД3 — это классический электромеханический прибор, предназначенный для измерения, записи и регулирования давления, расхода, уровня и других неэлектрических величин, которые преобразуются в изменение взаимной индуктивности (0–10 мГн или -10–0–10 мГн).

Назначение и область применения

Приборы серии КСД3 используются в автоматизированных системах управления технологическими процессами (АСУ ТП) в энергетике, металлургии, химической и нефтеперерабатывающей промышленности. Они работают в связке с первичными датчиками, имеющими дифференциально-трансформаторную измерительную схему (например, датчиками давления типа МЭД или расходомерами).

Основные функции

Индикация: Отображение текущего значения измеряемого параметра на круговой шкале.
Регистрация: Непрерывная запись показаний на диаграммном диске в полярных координатах.
Сигнализация/Регулирование: Наличие контактных устройств для управления внешними цепями при достижении заданных значений (уставок).
Передача данных: Преобразование входного сигнала в унифицированный выходной сигнал (в определенных модификациях).

Технические характеристики

Параметр	Значение
Входной сигнал	Взаимная индуктивность 0...10 мГн или 10-0-10 мГн
Класс точности	0,5 или 1,0 (в зависимости от модели)
Форма записи	Непрерывная, на дисковой диаграмме (чернилами)
Длина шкалы/диаметра	250 мм
Время оборота диаграммы	24 часа (реже 12, 16 или 96 ч)
Питание	220 В (50 Гц)
Потребляемая мощность	не более 20 В·А
Габариты передней панели	320 х 320 мм
Масса	~13 кг

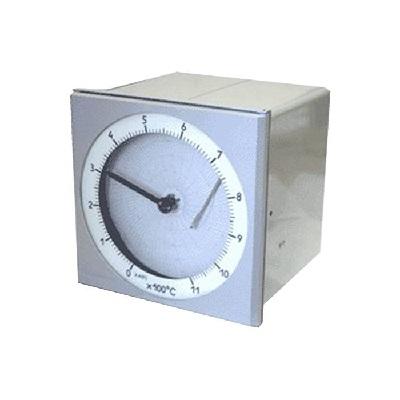

Особенности конструкции

Прибор выполнен в пылезащищенном корпусе. На лицевой панели расположено стекло, за которым находится круговая шкала и диаграммный диск.

Надежность: Проверенная временем конструкция, устойчивая к электромагнитным помехам.
Ремонтопригодность: Модульная структура позволяет быстро заменять вышедшие из строя узлы (реохорд, усилитель, двигатель).
Автономность записи: График на бумажном носителе является официальным документом для отчетности в надзорных органах.

Структура условного обозначения

При заказе важно указывать модификацию, например, КСД3-ХХХ:

Тип входного сигнала (0–10 мГн).
Наличие дополнительных устройств (сигнализирующее устройство, реохорд для дистанционной передачи).
Быстродействие (время пробега указателя по всей шкале).

Почему стоит выбрать КСД3?

Несмотря на цифровизацию, КСД3 остается незаменимым на объектах, где требуется визуализация процесса "одним взглядом" на большом расстоянии и физическое сохранение архива данных без использования компьютеров. Это "золотой стандарт" советской и постсоветской промышленной автоматики.
