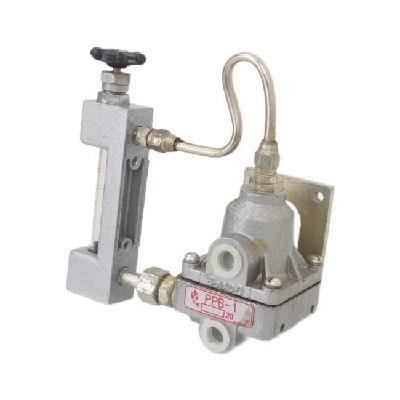

Регулятор расхода воздуха РРВ-1

Наличие: В наличии

Цену уточняйте

Описание

Регулятор расхода воздуха РРВ-1 относится к классу приборов пневмоавтоматики. Его основная задача — исключить влияние колебаний давления в магистрали на стабильность потока газа. Это критически важно для аналитического оборудования, систем газового анализа и лабораторных установок.

Основные функции:

Стабилизация потока: Обеспечение заданного расхода газа с высокой точностью.
Фильтрация: Очистка проходящего воздуха от механических примесей (в зависимости от модификации и наличия встроенных фильтров).
Регулировка: Возможность ручной настройки требуемого значения расхода.

Технические характеристики

Для удобства подбора оборудования основные параметры приведены в таблице:

Параметр	Значение
Давление на входе	от 0,1 до 0,4 МПа (1,0–4,0 кгс/см²)
Диапазон настройки расхода	0,05 — 2,5 л/мин (зависит от исполнения)
Погрешность стабилизации	не более ±5% от заданного значения
Рабочая среда	Воздух, азот, инертные газы
Температура окружающей среды	от +5°C до +50°C
Присоединительная резьба	М10х1 (или под трубку 4/6 мм)
Материал корпуса	Алюминиевый сплав / Латунь

Принцип работы

Работа РРВ-1 основана на поддержании постоянного перепада давления на регулируемом дросселе.

Газ поступает в прибор и проходит через мембранный блок.
При изменении давления на входе мембрана перемещается, изменяя степень открытия клапана.
Это компенсирует скачок давления, сохраняя объем проходящего газа через выходной затвор неизменным.

Преимущества и особенности

Надежность: Простая механическая конструкция без использования электронных компонентов позволяет использовать прибор во взрывоопасных зонах.
Долговечность: Коррозионностойкие материалы обеспечивают длительный срок службы в условиях промышленной эксплуатации.
Автономность: Не требует подвода электропитания.
Компактность: Малые габариты позволяют монтировать РРВ-1 непосредственно в панели газоанализаторов.

Области применения

Химическая промышленность: Подача эталонных газов в хроматографы.
Экологический мониторинг: Системы непрерывного контроля выбросов.
Медицина: Лабораторное оборудование и системы аэрации.
Машиностроение: Пневматические системы управления и измерения.

Комплект поставки и монтаж

Обычно в комплект поставки входят:

Регулятор РРВ-1.
Паспорт и руководство по эксплуатации.
Монтажный комплект (гайки, ниппели).

Рекомендация по монтажу: При установке важно соблюдать направление потока газа, указанное стрелкой на корпусе. Перед регулятором рекомендуется устанавливать фильтр тонкой очистки (если он не встроен), чтобы избежать засорения дросселирующего отверстия.
