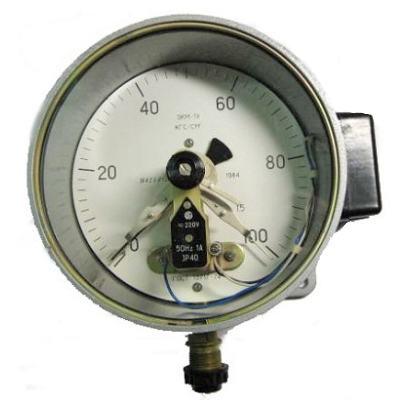

Манометр ЭКМ-1У

Манометр ЭКМ-1У – это электроконтактный манометр, предназначенный для измерения избыточного давления жидкостей, газов и пара, а также для управления внешними электрическими цепями путем включения и выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов.

Основные характеристики и применение:

• Назначение: Измерение избыточного давления и управление внешними электрическими цепями.
• Применение: Используется для выдачи управляющих сигналов для поддержания давления в компрессорном оборудовании (реле давления компрессора), гидросистемах (гидроаккумуляторах) и пневмооборудовании (реле давления воздуха), паровых и бытовых автоклавах.
• Типы приборов: Манометры ЭКМ-1У (измеряют давление выше атмосферного), вакуумметры ЭКВ-1У (измеряют разрежение), мановакуумметры ЭКМВ-1У (измеряют как давление, так и разрежение).

Технические характеристики:

• Диаметр корпуса: 160 мм.
• Класс точности: 1,5% (по заказу может быть 1,0%).
• Степень пылевлагозащиты: IP40 (базовый вариант), IP53, IP54 (по заказу).
• Климатическое исполнение: У2 (для районов с умеренным климатом), Т2 (для районов с сухим и влажным тропическим климатом).
• Тип электроконтактного устройства: Прямые контакты.
• Температура окружающей среды: -70…+60 °С.
• Фланец: Отсутствует (базовый вариант), задний (по заказу).
• Расположение штуцера: Радиальное М20х1,5 (базовый вариант), G1/2.
• Резьба присоединительного штуцера: М20х1,5-8g; K1/2; G1/2-B.
• Виброзащита: L1 (от 5 до 35 Гц с амплитудой 0,35 мм).
• Рабочее напряжение: 220В постоянного или переменного тока с частотой 50Гц (также может быть 380В).
• Разрывная мощность контактов: 30 ВА (Вт).
• Сила коммутируемого тока: До 1А.
• Допустимая погрешность срабатывания сигнализирующего устройства: ±2,5% от суммы пределов измерений.
• Материал корпуса: Нержавеющая сталь, сталь, алюминиевый сплав.
• Стекло: Органическое, литое.
• Трубчатая пружина: Медный сплав, железоникелевый сплав.
• Держатель: Медный сплав, сталь.
• Механизм: Медный сплав, нержавеющая сталь, сталь 08КП (латунь, повышенная износоустойчивость).
• Размер квадрата под ключ: 17х17 мм.
• Масса прибора: Не более 1,6 кг.
• Межповерочный интервал: 2 года.
• Гарантийный срок эксплуатации: 3 года (или 12 месяцев в некоторых магазинах).
• Средний срок службы: Не менее 10 лет.

Диапазоны измерений (в зависимости от модели ЭКМ-1У):

• 0...1 кгс/см²
• 0...1,6 кгс/см²
• 0...2,5 кгс/см²
• 0...4 кгс/см²
• 0...6 кгс/см²
• 0...10 кгс/см²
• 0...16 кгс/см²
• 0...25 кгс/см²
• 0...40 кгс/см²
• 0...60 кгс/см²
• 0...100 кгс/см²

Дополнительная информация:

• Прибор имеет электроконтактную группу для управления внешними цепями сигнализации и автоматики.
• Конструкция обеспечивает надежную работу в различных условиях эксплуатации.
