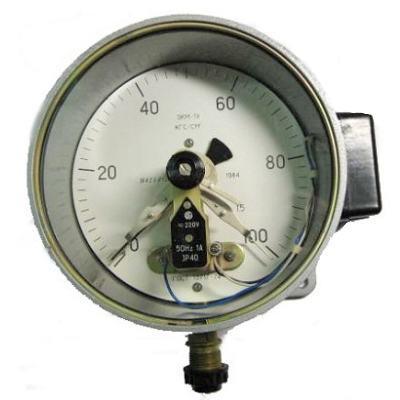

Манометр ЭКВ-1У

Манометр ЭКВ-1У - это электроконтактный вакуумметр, предназначенный для измерения вакуумметрического давления (разрежения, вакуума) жидкостей, газов и паров, неагрессивных к материалам контактирующим с измеряемой средой, а также для управления внешними электрическими цепями посредством включения и выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов.

Основные характеристики:

• Назначение: Измерение вакуумметрического давления и управление внешними электрическими цепями.
• Измеряемые среды: Жидкости, газы и пары, неагрессивные к медным сплавам, стали 08КП и железоникелевым сплавам.
• Диаметр корпуса: 160 мм.
• Класс точности: 1.5 (по заказу может быть 1.0).
• Диапазон измерений: От -1 до 0 кгс/см².
• Тип электроконтактного устройства: Прямые контакты (замыкающие и размыкающие).
• Разрывная мощность контактов: 30 ВА (Вт).
• Сила коммутируемого тока: До 1 А.
• Напряжение внешних электрических цепей: 220 В и 380 В.
• Материал корпуса: Сталь (также может быть из нержавеющей стали или алюминиевого сплава).
• Механизм: Медный сплав, нержавеющая сталь, сталь 08КП.
• Чувствительный элемент: Трубчатая пружина из медного сплава или железоникелевого сплава.
• Держатель: Медный сплав или сталь.
• Стекло: Органическое или литое.
• Степень защиты: IP40 (базовый вариант), IP53 или IP54 (по заказу).
• Климатическое исполнение: У2 (базовое), Т2.
• Температура окружающей среды: От -70 до +60 °С.
• Виброзащита: L1 (от 5 до 35 Гц с амплитудой 0,35 мм).
• Расположение штуцера: Радиальное М20х1,5 (базовое), также может быть G1/2.
• Фланец: Отсутствует (базовое), может быть задний (по заказу).
• Резьба присоединительного штуцера: М20х1,5-8g, K1/2, G1/2-B.
• Размер квадрата под ключ: Зависит от исполнения.
• Масса прибора: Не более 1.6 кг (может быть до 2.5 кг по другим данным).
• Межповерочный интервал: 2 года.
• Гарантийный срок эксплуатации: 3 года.
• Средний срок службы: Не менее 10 лет.

Принцип действия:

Принцип действия электроконтактного вакуумметра ЭКВ-1У аналогичен электроконтактному манометру. Под воздействием измеряемого вакуумметрического давления чувствительный элемент (трубка Бурдона) деформируется. Эта деформация передается на стрелочный указатель, показывающий значение вакуума на шкале. Электроконтактная группа срабатывает при достижении установленных значений вакуума, замыкая или размыкая электрические контакты. Вакуумметры ЭКВ-1У обычно имеют контакты, срабатывающие при верхнем (максимальном) и нижнем (минимальном) заданных значениях вакуума.

Применение:

Вакуумметры ЭКВ-1У применяются для:

• Измерения и контроля вакуумметрического давления в различных технологических процессах.
• Управления внешними электрическими цепями в системах, где необходимо поддерживать определенный уровень вакуума.
• Сигнализации о достижении заданных пределов вакуума.
• Автоматизации процессов, связанных с вакуумом.
• Блокировки оборудования при выходе вакуума за допустимые пределы.
• Могут использоваться в вакуумных насосах, системах вакуумной упаковки, сушильных установках и другом оборудовании, работающем под разрежением.

Дополнительная информация:

• ЭКВ-1У является сигнализирующим прибором.
• Важно выбирать вакуумметр с соответствующим диапазоном измерений и классом точности для конкретной задачи.
• При монтаже и эксплуатации необходимо соблюдать требования безопасности и инструкции производителя.
