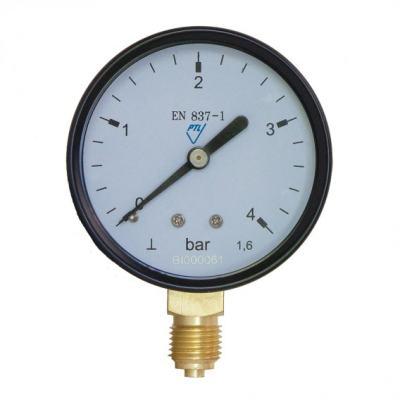

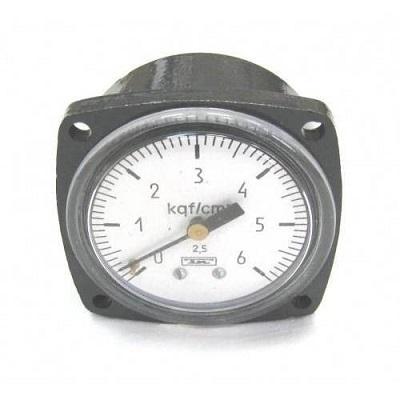

Манометр МТП-4М

Манометр МТП-4М — это технический показывающий манометр с осевым расположением штуцера (подключение сзади), предназначенный для измерения избыточного давления неагрессивных сред в различных отраслях промышленности, энергетике, ЖКХ, на транспорте и в бытовых системах.

Назначение

Манометр МТП-4М применяется для измерения избыточного давления жидкостей, газов и паров, неагрессивных к материалам прибора, некристаллизующихся и не склонных к замерзанию в рабочем диапазоне температур. Допускается измерение давления кислорода, водорода, ацетилена (при соответствующих верхних пределах шкалы), пропана и других технических газов.

Не предназначен для агрессивных сред, вязких жидкостей, кристаллизующихся веществ и сред с высокой температурой.

Основные технические характеристики

• Тип прибора: деформационный, трубчатый (с одновитковой пружиной Бурдона)
• Диаметр корпуса: 60 мм
• Класс точности: 2,5 или 4,0 (наиболее распространён — 4,0)
• Расположение присоединительного штуцера: осевое (сзади, подключение «с тыла»)
• Присоединительная резьба: М12×1,5
• Фланец: отсутствует
• Диапазоны измерения (верхний предел шкалы, кгс/см² или МПа):
  • 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400 кгс/см² (0,16–40 МПа)
  • Возможны мановакуумметрические исполнения (МВТП-4М) с диапазонами от -1 до +0,6; +1,5; +3; +5; +9; +15; +24 кгс/см²
• Температура окружающей среды: от -60 °C до +60 °C
• Температура измеряемой среды: от -50 °C до +60 °C (в некоторых исполнениях до +80 °C)
• Климатическое исполнение: В3 по ГОСТ 15150
• Степень защиты от пыли и влаги: IP42 (или IP00 в ранних версиях)
• Виброзащищённость: группа L3
• Материал корпуса: сталь (окрашенная)
• Стекло: органическое (прозрачное литое)
• Межповерочный интервал: 2 года
• Масса: не более 0,16–0,20 кг
• Нормативные документы: ГОСТ 2405-88, ТУ 25-7310.0045-87 (или более поздние редакции)

Преимущества МТП-4М

• Компактный размер и малая масса
• Надёжная работа в условиях низких температур (до -60 °C)
• Простота монтажа (осевое подключение удобно для установки на трубе или панели «сзади»)
• Доступная цена
• Широкий выбор диапазонов
• Возможность работы с техническими газами (кислород, ацетилен и др.)

Область применения

• Системы водоснабжения и отопления
• Компрессорные установки
• Баллоны и редукторы с техническими газами
• Автотранспорт (в т.ч. спецтехника)
• Промышленные и бытовые котельные
• Гидравлические и пневматические системы

Манометр МТП-4М — один из самых распространённых и недорогих технических манометров российского производства, проверенный десятилетиями эксплуатации в самых жёстких климатических условиях.
