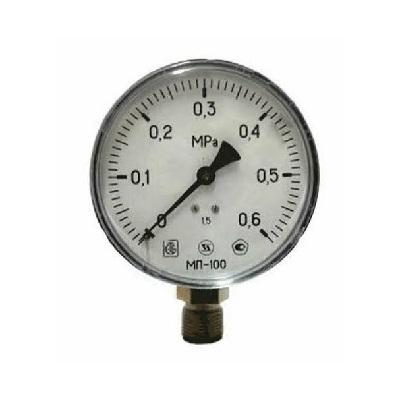

Манометр МП-100

Наличие: В наличии

Цену уточняйте

Описание

Манометр МП-100 — это общетехнический показывающий стрелочный манометр с диаметром корпуса 100 мм, предназначенный для измерения избыточного давления газообразных и жидких сред в широком спектре промышленных и бытовых систем.

Назначение и область применения

Манометр МП-100 используется для измерения избыточного давления (а в модификациях МВП/МВ — также вакуумметрического) неагрессивных, некристаллизующихся сред: вода, воздух, пар, газ, масло и другие жидкости/газы, не разрушающие медные сплавы и неагрессивные к материалам прибора. Основные сферы применения:

системы водоснабжения и отопления
газоснабжение и вентиляция
компрессорные установки
котельные и тепловые пункты
пневмосистемы и гидравлические системы
общетехнические измерения в промышленности и ЖКХ

Основные технические характеристики

Параметр	Значение
Диаметр корпуса	100 мм
Класс точности	1,5 (наиболее распространённый), иногда 2,5 или 1,0 в спец. исполнениях
Диапазоны измерения (избыточное давление)	0…0,1; 0…0,16; 0…0,25; 0…0,4; 0…0,6; 0…1,0; 0…1,6; 0…2,5; 0…4; 0…6; 0…10; 0…16; 0…25; 0…40; 0…60 МПа (и соответствующие кгс/см², бар)
Мановакуумметры (МВП)	-0,1…0; -0,1…+0,15; -0,1…+0,3; -0,1…+0,5; -0,1…+0,9; -0,1…+1,5; -0,1…+2,4 МПа и др.
Тип присоединения	Радиальное (наиболее распространённое) / осевое (реже)
Резьба штуцера	М20×1,5; G½"; G¼" (в зависимости от исполнения и производителя)
Материал корпуса	Сталь (чаще чёрная эмалированная), иногда нержавеющая сталь
Материал стекла	Органическое / минеральное / безопасное (триплекс)
Материал чувствительного элемента	Медный сплав (бронза, латунь), реже нержавеющая сталь
Материал механизма	Медный сплав
Температура измеряемой среды	до +80 °C (стандарт), до +150 °C в специальных исполнениях
Температура окружающей среды	-40…+60 °C (обычное исполнение), до -60 °C в северных версиях
Степень защиты корпуса	IP40–IP54 (в зависимости от модификации)
Межповерочный интервал	1 год
Средний срок службы	Не менее 10 лет
Масса	≈ 0,4–0,7 кг (в зависимости от исполнения)

Конструктивные особенности

Чувствительный элемент — трубка Бурдона (одновитковая или многовитковая в зависимости от диапазона).
Циферблат — белый с чёрными делениями, стрелка чёрная.
Штуцер — нижнее (радиальное) или заднее (осевое) присоединение.
Исполнения:
- общепромышленное
- виброустойчивое (с заполнением глицерином — МП-100МГ)
- для взрывоопасных сред (по спецзаказу)
- кислородное (обезжиренное исполнение)
- для подвижного состава ЖД (МП-100МД и др.)
