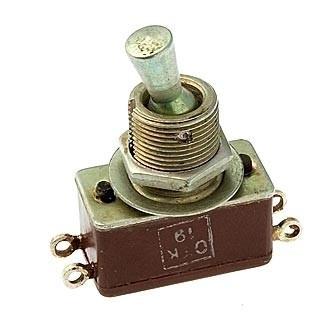

Тумблер ТВ2-1

Основные характеристики тумблера ТВ2-1:

• Тип: Тумблер (рычажный переключатель)
• Количество полюсов: 2 (двухполюсный) - коммутирует одновременно две независимые электрические цепи.
• Количество положений (позиций): 2 (два) - обычно обозначаются как ON-OFF или ВЫКЛ-ВКЛ.
• Алгоритм работы: ON-OFF (с фиксацией).
• Номинальное напряжение: От 1.6 В до 220 В (постоянного или переменного тока).
• Номинальный ток: От 0.01 А до 1 А.
• Максимальная коммутируемая мощность: До 60 Вт.
• Контактная группа: 2 переключающих контакта.
• Сопротивление контакта: Не более 0.02 Ом.
• Сопротивление изоляции: Не менее 1000 МОм.
• Предельное напряжение: 750 В переменного тока в течение 1 минуты.
• Рабочая температура окружающей среды: От -60 до +70 °C.
• Способ монтажа: На панель.
• Фиксация положения: Да, в обоих положениях (ON и OFF).
• Масса: Не более 22.6 г.
• Климатическое исполнение: Может быть различным, необходимо уточнять для конкретного экземпляра.

Конструктивные особенности:

Тумблер ТВ2-1 имеет стандартную конструкцию для тумблеров с рычажным приводом. Двухполюсное исполнение позволяет коммутировать две независимые цепи. Фиксация в обоих положениях обеспечивает стабильное состояние переключателя.

Электрическая схема:

Тумблер ТВ2-1 имеет две группы переключающих контактов. При переводе рычажка в одно из положений обе группы контактов одновременно меняют свое состояние (замыкаются или размыкаются).

Область применения:

Тумблеры ТВ2-1 используются в различных электронных и электротехнических устройствах для коммутации цепей с относительно низкими токами и напряжениями, таких как:

• Цепи сигнализации
• Цепи управления
• Низковольтные цепи питания

Варианты исполнения:

Существуют различные варианты исполнения тумблера ТВ2-1, например:

• ТВ2-1-2: Возможно, отличается схемой коммутации или конструктивными особенностями.
• ТВ2-1П:
• ТВ2-1В:
