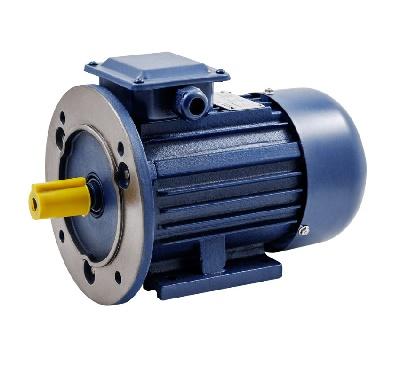

Электродвигатель АИР80В2

Электродвигатель АИР80В2 2,2 кВт 3000 об/мин — это трехфазный асинхронный двигатель с короткозамкнутым ротором, широко применяемый в различных отраслях промышленности для привода механизмов, требующих высокой скорости вращения. Он используется для привода насосов, вентиляторов, компрессоров, станков, конвейеров и другого промышленного оборудования.

Основные технические характеристики:

• Мощность (P): 2,2 кВт (киловатта)
• Частота вращения (n): 3000 об/мин (оборотов в минуту) — это синхронная частота вращения. Фактическая частота вращения обычно немного ниже (примерно 2850-2900 об/мин) из-за скольжения ротора.
• Напряжение (U): 220/380 В (воль) — трехфазное. Двигатель может быть подключен к сети 220 В по схеме «треугольник» (Δ) или к сети 380 В по схеме «звезда» (Y). Также встречаются варианты 380/660 В.
• Тип: асинхронный, трехфазный, с короткозамкнутым ротором.
• Серия: АИР — общепромышленная серия асинхронных двигателей, соответствующая стандартам ГОСТ.
• Габарит (высота оси вращения): 80 мм. Этот параметр определяет габаритные размеры двигателя и его посадочные места.
• Длина сердечника: B. Существуют и другие варианты (A, C и т. д.), влияющие на габариты и характеристики. Длина сердечника "B", как правило, означает, что двигатель несколько длиннее, чем с длиной "A", что может влиять на его момент и другие параметры.
• Число полюсов: 2. Это определяет синхронную частоту вращения (50 Гц * 60 сек/мин / (количество пар полюсов) = 3000 об/мин).
• Монтажное исполнение: IM 1081 (на лапах), IM 2081 (фланец), IM 2181 (комбинированное — лапы и фланец) и другие. Определяет способ крепления двигателя к механизму.
• Степень защиты (IP): IP54 (защита от пыли и брызг воды), иногда встречается IP55 (дополнительная защита от струй воды).
• КПД (η - коэффициент полезного действия): обычно в диапазоне 75-80%. По разным источникам КПД может незначительно отличаться.
• Cos φ (коэффициент мощности): обычно в диапазоне 0,85-0,87.
• Вес: примерно 15-19 кг (зависит от исполнения и производителя).

Расшифровка маркировки АИР 80 В2:

• АИР: Серия асинхронных электродвигателей.
• 80: Высота оси вращения в миллиметрах.
• В: Длина сердечника.
• 2: Количество полюсов.

Другие важные технические параметры (примерные, могут незначительно отличаться у разных производителей):

• Номинальный ток (Iн): ≈ 4,85 А при 380 В.
• Пусковой ток (Iп): ≈ 6-7 x Iн (шести-семикратный номинальный ток).
• Отношение пускового момента к номинальному (Мп/Мн): ≈ 2,0-2,2.
• Отношение максимального момента к номинальному (Mmax/Мн): ≈ 2,2-2,5.
• Диаметр вала: 22 мм.
• Тип подшипников: Обычно используются подшипники 6205 ZZ-C3 (передний) и 6204 ZZ-C3 (задний).

Особенности и преимущества:

• Простая и надежная конструкция.
• Высокий КПД.
• Возможность продолжительной работы (режим S1).
• Устойчивость к кратковременным перегрузкам.
• Простота пуска и обслуживания.
• Широкая распространенность и доступность.

Области применения (с примерами):

• Насосы: Центробежные насосы для водоснабжения, отопления, ирригации, перекачивания химических жидкостей.
• Вентиляторы: Осевые и радиальные вентиляторы для систем вентиляции, кондиционирования, охлаждения, сушки.
• Компрессоры: Поршневые и винтовые компрессоры для сжатия воздуха и других газов в пневматических системах, холодильном оборудовании.
• Станки: Металло- и деревообрабатывающие станки, где требуется высокая скорость вращения шпинделя.
• Конвейеры: Ленточные, роликовые, цепные конвейеры для транспортировки грузов на производстве, складах.
• Другое промышленное оборудование: Мешалки, дробилки, мельницы, упаковочное оборудование и многое другое.

Рекомендации по выбору и эксплуатации:

• Выбор: При выборе двигателя необходимо учитывать требуемую мощность, частоту вращения, напряжение сети, условия эксплуатации (температура, влажность, запыленность), характер нагрузки (постоянная, переменная, ударная) и режим работы.
• Монтаж: Важно правильно выбрать монтажное исполнение, соответствующее способу крепления двигателя к оборудованию. Необходимо обеспечить надежное крепление и центровку вала.
• Защита: Для защиты двигателя от перегрузок, коротких замыканий, перегрева и других аварийных ситуаций рекомендуется использовать соответствующие защитные устройства, такие как автоматические выключатели, тепловые реле, устройства защиты двигателя (УЗД), устройства плавного пуска или частотные преобразователи.
• Подключение: Подключение двигателя должно выполняться квалифицированным персоналом в соответствии с правилами электробезопасности. Необходимо правильно соединить обмотки двигателя (звезда или треугольник) в зависимости от напряжения сети.
• Обслуживание: Регулярное техническое обслуживание (осмотр, чистка, смазка подшипников, проверка состояния изоляции) продлит срок службы двигателя.
