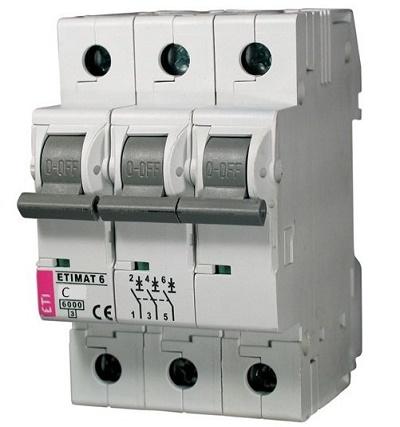

Автомат ETIMAT 6 3p С 20А (ETI)

Автоматический выключатель ETIMAT 6 3p C 20A от ETI – это трехполюсный автоматический выключатель с характеристикой срабатывания C и номинальным током 20 ампер. Он предназначен для защиты трехфазных электрических цепей от перегрузок и коротких замыканий. Рассмотрим его подробнее:

Основные характеристики:

• Производитель: ETI (Словения) – известный производитель электротехнического оборудования.
• Серия: ETIMAT 6 – серия модульных автоматических выключателей для бытового и промышленного применения.
• Количество полюсов: 3 (3p) – предназначен для защиты трехфазных цепей, где необходимо одновременное отключение всех трех фаз (например, трехфазные электродвигатели, некоторые виды промышленного оборудования).
• Номинальный ток (In): 20 A – это максимальный ток, который выключатель может пропускать длительное время без срабатывания.
• Характеристика срабатывания: C – означает, что выключатель сработает при токе, превышающем номинальный в 5-10 раз (т.е. при токе от 100 до 200 ампер). Эта характеристика подходит для защиты цепей с умеренными пусковыми токами, например, для освещения, розеток, бытовых электроприборов, а также для некоторых типов электродвигателей.
• Отключающая способность (Icu): 6 kA (килоампер) – это максимальный ток короткого замыкания, который выключатель способен безопасно отключить, не разрушаясь. 6 kA – стандартное значение для большинства бытовых и коммерческих применений.
• Номинальное напряжение (Un): 230/400 В AC – предназначен для работы в сетях переменного тока с напряжением 230 В (между фазой и нулем) или 400 В (между фазами).
• Степень защиты: IP20 – защита от проникновения твердых предметов размером более 12,5 мм (например, пальцев), но не защищен от попадания воды. Поэтому устанавливать его необходимо в сухих помещениях, в электрических щитках.
• Монтаж: на DIN-рейку – стандартный способ установки модульного оборудования в электрических щитках.
• Механическая износостойкость: 20 000 циклов (операций включения-отключения).
• Диапазон рабочих температур: от -25 до +50 °C.

Область применения:

Автоматические выключатели ETIMAT 6 3p C 20A применяются для защиты:

• Трехфазных линий в жилых домах и квартирах: например, для подключения электрических плит, водонагревателей или другого мощного оборудования.
• Электрооборудования в офисах и коммерческих зданиях: для защиты трехфазных розеток и других потребителей.
• Небольших трехфазных электродвигателей и другого промышленного оборудования: с умеренными пусковыми токами.

Важные моменты при выборе и установке:

• Правильный выбор номинального тока: необходимо учитывать суммарную мощность подключаемых к линии электроприборов и оборудования. 20А достаточно для большинства бытовых и многих коммерческих применений.
• Соответствие характеристике срабатывания: характеристика C является наиболее распространенной и подходит для большинства случаев.
• Сечение проводов: необходимо правильно подобрать сечение проводов, чтобы они выдерживали номинальный ток и ток короткого замыкания.
• Квалифицированный монтаж: установку и подключение автоматического выключателя должен выполнять квалифицированный электрик в соответствии с действующими правилами и нормами (ПУЭ).
