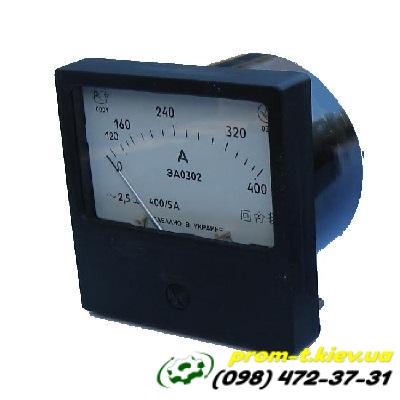

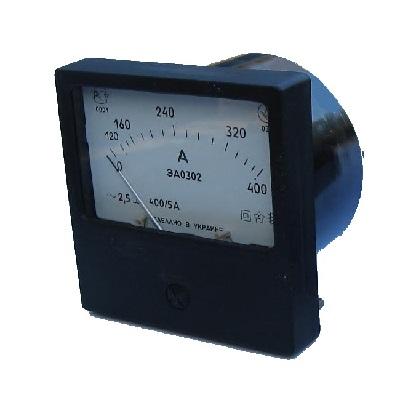

Амперметр ЭА0302, ЭВ0302 вольтметр

Наличие: Есть в наличии

Цену уточняйте

Описание

Амперметры ЭА0302 и вольтметры ЭВ0302 — это щитовые (панельные) аналоговые электроизмерительные приборы электромагнитной системы, предназначенные для измерения силы тока (ЭА0302) и напряжения (ЭВ0302) переменного тока синусоидальной формы с частотой в диапазоне от 45 Гц до 65 Гц (стандартно 50 Гц).

Основные характеристики

Параметр	Амперметр ЭА0302	Вольтметр ЭВ0302
Тип прибора	Щитовой амперметр	Щитовой вольтметр
Система	Электромагнитная	Электромагнитная
Измеряемая величина	Переменный ток	Переменное напряжение
Форма тока/напряжения	Синусоидальная	Синусоидальная
Рабочая частота	45 Гц до 65 Гц (обычно 50 Гц)	45 Гц до 65 Гц (обычно 50 Гц)
Класс точности	1,5; 2,5; 4,0 (по ГОСТ 8711)	1,5; 2,5; 4,0 (по ГОСТ 8711)
Габаритные размеры	80 x 80 x 75 мм (для ЭА0302/ЭВ0302)	80 x 80 x 75 мм (для ЭА0302/ЭВ0302)
Масса	Не более 0,25 кг	Не более 0,25 кг
Климатические условия	Температура: от -50 °С до +60 °С; Относительная влажность: до 95% при +30 °С.	Температура: от -50 °С до +60 °С; Относительная влажность: до 95% при +30 °С.
Защита	Двойная или усиленная изоляция (Класс защиты II)	Двойная или усиленная изоляция (Класс защиты II)

Диапазоны измерения

Амперметр ЭА0302

Приборы могут использоваться для непосредственного включения или через внешний трансформатор тока.

Непосредственное включение (базовые пределы): 0,1 А; 0,3 А; 0,5 А; 1 А; 2 А; 3 А; 5 А; 10 А; 20 А; 30 А; 50 А.
- Амперметры с конечным значением менее 1 А могут изготавливаться как миллиамперметры.
Включение через трансформатор тока (с вторичным током 1 А или 5 А): Пределы измерения значительно расширяются и могут достигать, например, 100 А, 500 А, 1000 А, 5000 А, 15000 А и более (маркируются в соответствии с коэффициентом трансформации, например, 150/5 А).
- Амперметры с конечным значением более 1000 А могут изготавливаться как килоамперметры.

Вольтметр ЭВ0302

Приборы могут использоваться для непосредственного включения или через внешний трансформатор напряжения.

Непосредственное включение (базовые пределы): От 0-10 В до 0-1000 В (например, 0-100 В, 0-250 В, 0-400 В, 0-500 В).
Включение через трансформатор напряжения (с вторичным напряжением 100 В): Пределы измерения расширяются до 30 кВ и более (маркируются в соответствии с коэффициентом трансформации).

Конструктивные особенности

Электромагнитная система: В приборах используется электромагнитный принцип действия, который обозначается соответствующим символом на циферблате.
Щитовое исполнение: Приборы предназначены для утопленного монтажа на приборных щитах, панелях или пультах.
Успокоитель: Применяется жидкостной успокоитель подвижной системы, что обеспечивает быстрое и стабильное считывание показаний.
Шкала: Характеризуются большой длиной шкалы и угловым расположением подвижной части, что улучшает точность считывания. Начало диапазона измерения обычно составляет 10% от конечного значения.
Рабочее положение: Может быть вертикальное, горизонтальное или под углом $4 5^{\circ}$ в зависимости от заказа.
Ударо- и виброустойчивость: Приборы обладают повышенной механической прочностью.

Модификации

ЭА0302 / ЭВ0302: Стандартные приборы с габаритами 80x80 мм. Масса не более 0,25 кг.
ЭА0302/1 / ЭВ0302/1: Приборы с увеличенными габаритами 120x120 мм, имеют большую шкалу. Масса около 0,75 кг.

Производителем приборов обычно является Уманский завод «Мегомметр» (Украина).
