Разъединитель РЛНД-10

Разъединитель РЛНД-10 — это общее обозначение серии высоковольтных разъединителей наружной установки, предназначенных для коммутации электрических цепей напряжением 10 кВ. Они используются для создания видимого разрыва в электрической цепи, что необходимо для безопасного проведения работ на отключенном участке.

Расшифровка обозначения:

• Р — разъединитель;
• Л — линейный;
• Н — наружной установки;
• Д — двухколонковый (горизонтально-поворотный);
• 10 — номинальное напряжение, кВ.

Основные функции:

• Включение и отключение обесточенных участков цепи высокого напряжения.
• Создание видимого разрыва в электрической цепи.
• Заземление отключенных участков (в модификациях с заземляющими ножами, например РЛНДз-10).

Конструкция:

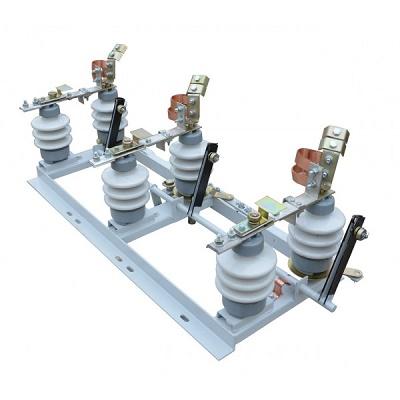

Разъединители РЛНД-10 представляют собой трехполюсные аппараты, каждый полюс которых состоит из двух колонок: неподвижной и подвижной. Подвижная колонка с ножом вращается в горизонтальной плоскости, обеспечивая разрыв цепи. Управление разъединителем осуществляется с помощью ручного привода.

Основные параметры, определяющие конкретную модель:

• Номинальный ток: Наиболее распространенные значения: 400 А, 630 А. Существуют и другие значения, но они встречаются реже. Обозначается цифрой после 10 в маркировке (например, РЛНД-10/400).
• Наличие заземляющих ножей: Разъединители могут быть с заземляющими ножами (обозначаются буквой "з" в маркировке, например, РЛНДз-10) и без них. Количество заземляющих ножей может быть 1 или 2.
• Климатическое исполнение: Обычно используется У1 (для умеренного климата, установка на открытом воздухе).

Примеры обозначений и их расшифровка:

• РЛНД-10/400 У1: Разъединитель линейный наружной установки двухколонковый, номинальное напряжение 10 кВ, номинальный ток 400 А, климатическое исполнение У1.
• РЛНДз-10/630 У1: Разъединитель линейный наружной установки двухколонковый с заземляющими ножами, номинальное напряжение 10 кВ, номинальный ток 630 А, климатическое исполнение У1.

Технические характеристики (обобщенные, зависят от конкретной модели и производителя):

• Номинальное напряжение: 10 кВ
• Наибольшее рабочее напряжение: 12 кВ
• Номинальный ток: (зависит от модели) 400 А, 630 А и др.
• Количество полюсов: 3
• Исполнение: наружное
• Климатическое исполнение: У1
• Механический ресурс: (зависит от производителя) от 2000 до 10000 циклов ВО (включение-отключение)
• Средний ресурс до капитального ремонта: 10 лет
• Ток электродинамической стойкости и ток термической стойкости: зависят от производителя и номинального тока.

Применение:

Разъединители РЛНД-10 широко используются в распределительных устройствах подстанций, воздушных линиях электропередачи и других электроустановках для оперативных переключений и обеспечения безопасности при проведении ремонтных работ.

Важные моменты:

• Коммутация под нагрузкой (то есть включение и отключение цепи под напряжением) разъединителями РЛНД категорически запрещена.
• При выборе разъединителя необходимо учитывать условия эксплуатации, номинальное напряжение и ток, а также необходимость наличия заземляющих ножей.
• Для получения точных технических характеристик конкретной модели необходимо обращаться к технической документации производителя.
