Разъединитель РЛНД-10/630 У1

Разъединитель РЛНД-10/630 У1 — это высоковольтный разъединитель наружной установки, предназначенный для коммутации электрических цепей под напряжением 6 и 10 кВ. Он используется для создания видимого разрыва в электрической цепи, что необходимо для безопасного проведения работ на отключенном участке.

Расшифровка обозначения:

• Р — разъединитель;
• Л — линейный;
• Н — наружной установки;
• Д — двухколонковый (горизонтально-поворотный);
• 10 — номинальное напряжение, кВ;
• 630 — номинальный ток, А;
• У1 — климатическое исполнение и категория размещения (для умеренного климата, установка на открытом воздухе).

Основные функции:

• Включение и отключение обесточенных участков цепи высокого напряжения.
• Создание видимого разрыва в электрической цепи.
• Заземление отключенных участков (в модификациях с заземляющими ножами, например РЛНДз).

Конструкция:

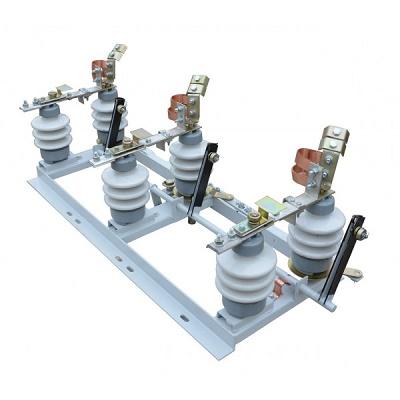

Разъединитель РЛНД-10/630 У1 представляет собой трехполюсный аппарат, каждый полюс которого состоит из двух колонок: неподвижной и подвижной. Подвижная колонка с ножом вращается в горизонтальной плоскости, обеспечивая разрыв цепи. Управление разъединителем осуществляется с помощью ручного привода (например, ПРНЗ-10, ПР-01, ПРз-01).

Технические характеристики (обобщенные, могут незначительно отличаться в зависимости от производителя):

• Номинальное напряжение: 10 кВ
• Наибольшее рабочее напряжение: 12 кВ
• Номинальный ток: 630 А
• Количество полюсов: 3
• Исполнение: наружное
• Климатическое исполнение: У1
• Механический ресурс: 2000 циклов ВО (включение-отключение)
• Средний ресурс до капитального ремонта: 10 лет

Модификации:

Существуют различные модификации разъединителей РЛНД, отличающиеся наличием или отсутствием заземляющих ножей. Например, РЛНДз-10/630 У1 оснащен заземляющими ножами для безопасного заземления отключенного участка.

Применение:

Разъединители РЛНД-10/630 У1 широко используются в распределительных устройствах подстанций, воздушных линиях электропередачи и других электроустановках для оперативных переключений и обеспечения безопасности при проведении ремонтных работ.

Важные моменты:

• Коммутация под нагрузкой (то есть включение и отключение цепи под напряжением) разъединителями РЛНД запрещена.
• При выборе разъединителя необходимо учитывать условия эксплуатации, номинальное напряжение и ток, а также необходимость наличия заземляющих ножей.
